Wir bieten ein komplettes Sortiment an rotierenden und linearen Etikettiermaschinen – einschließlich OPP-Modellen mit 12/16/24 Stationen für Heißschmelzklebstoffe und Varianten mit selbstklebenden Aufklebern mit 4/6/8/12/16/24 Stationen –, die für Anwendungen in der Getränke-, Kosmetik-, Pharma- und täglichen Chemiebranche konzipiert sind.

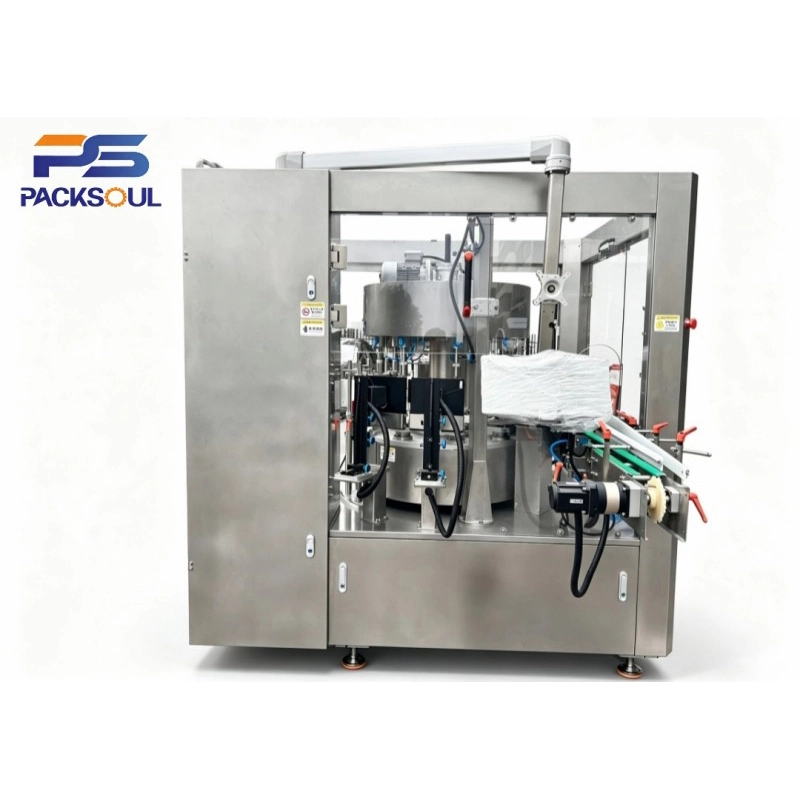

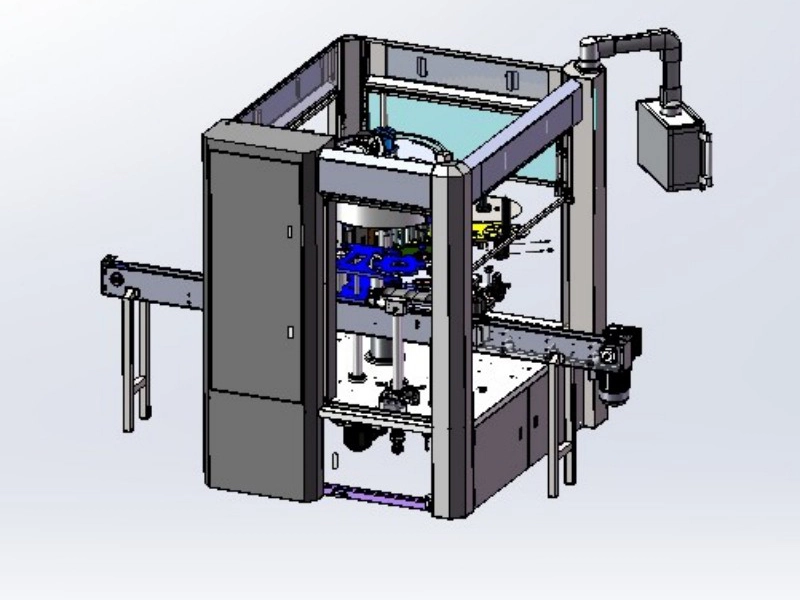

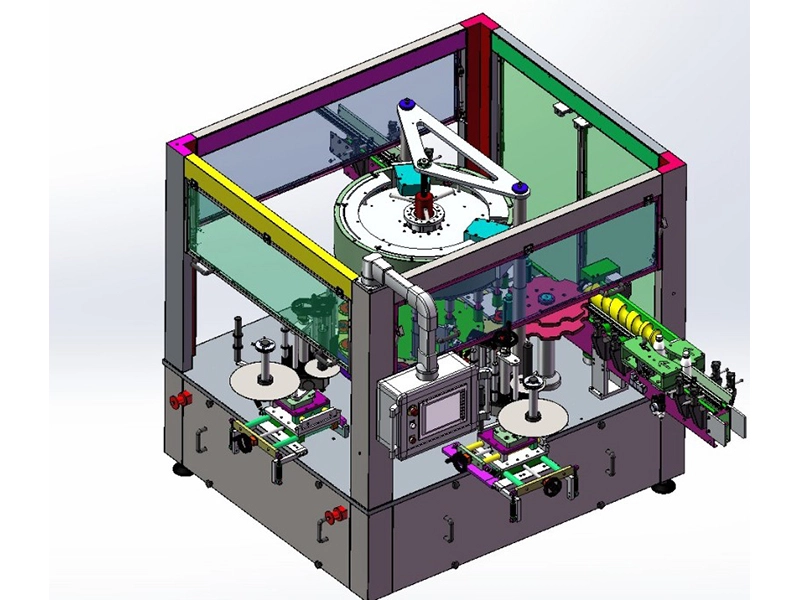

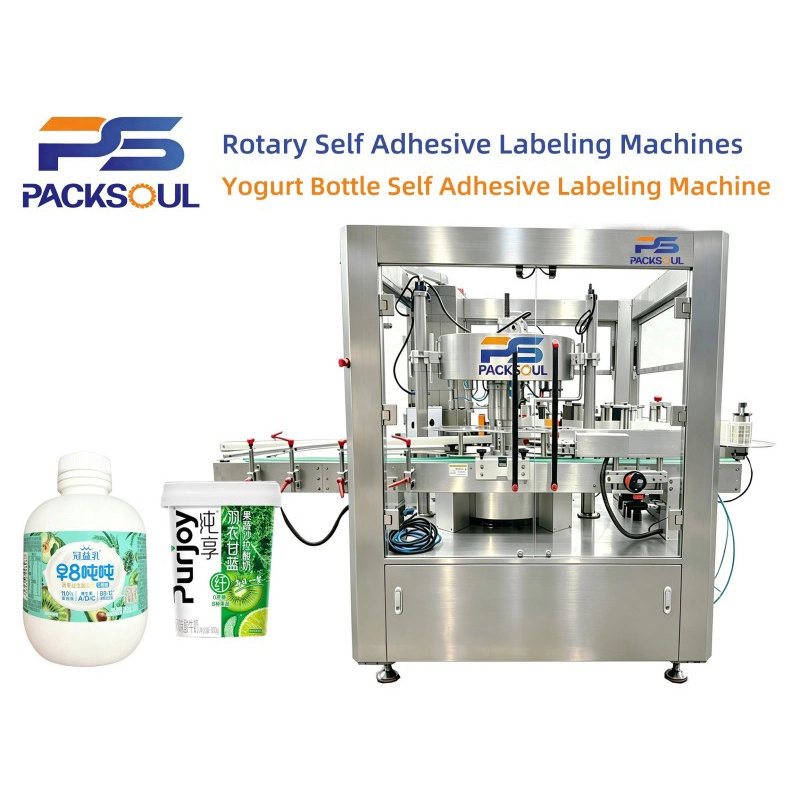

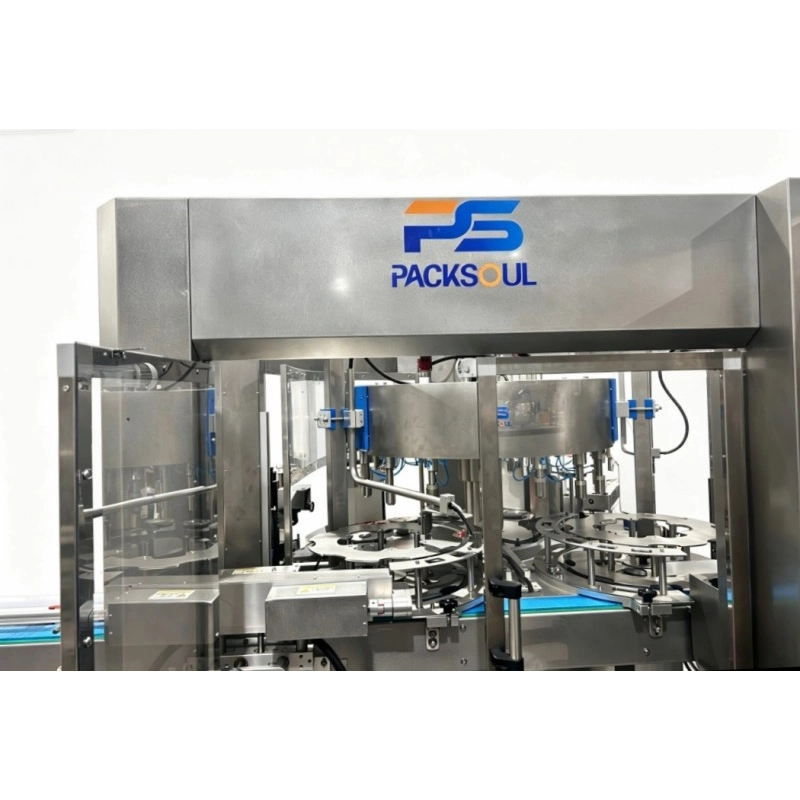

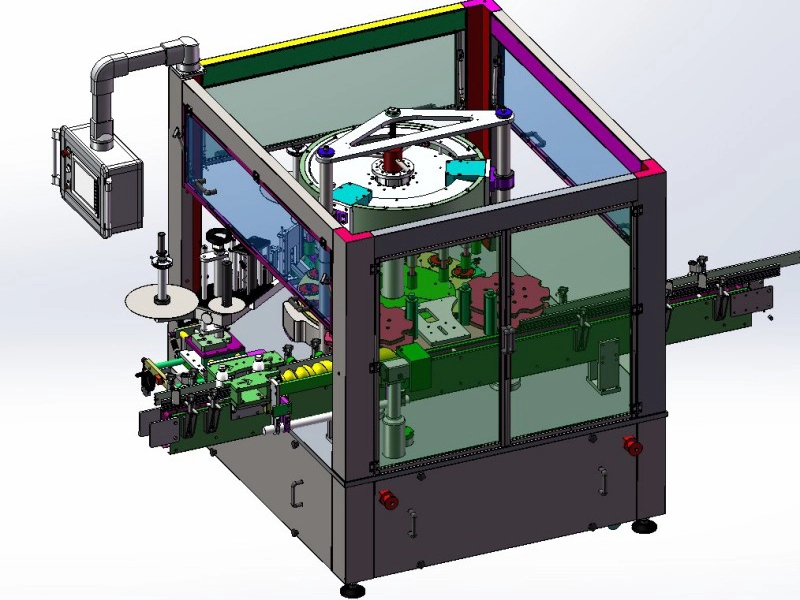

Die selbstklebende Etikettiermaschine für Joghurtflaschen von PackSoul ist eine vollautomatische Hochgeschwindigkeits-Rotationsetikettiermaschine, die für flache, quadratische, großvolumige und unregelmäßige Joghurtflaschen entwickelt wurde. Sein spezielles Mehrpunkt-Flaschenpositionierungssystem hält die Flaschen bei Hochgeschwindigkeitsbetrieb stabil und hilft, das Abheben der Etiketten, Fehlausrichtung, Blasen und Falten zu verhindern. Es schließt automatisch die Flaschenzufuhr, Positionierung, Etikettierung, Pressung und Entleerung ab. Die Maschine unterstützt ein- und doppelseitige Etikettierung und kann unabhängig arbeiten oder an eine komplette Abfülllinie für Molkereiprodukte angeschlossen werden.

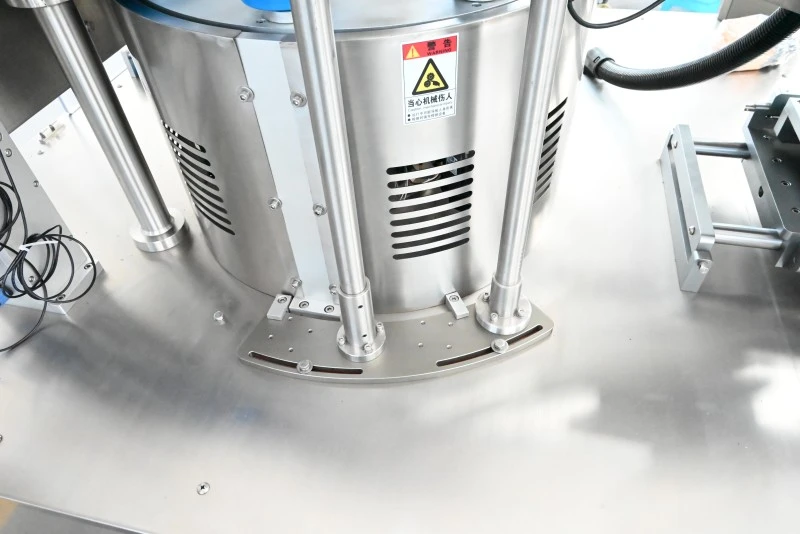

Mehrere Klemmen halten die Joghurtflasche fest und sorgen dafür, dass sie auch bei Hochgeschwindigkeitsbetrieb stabil bleibt. Es verhindert das Abheben und die Fehlausrichtung von Etiketten auf quadratischen, flachen und unregelmäßigen Flaschen.
Die Maschine besteht aus Edelstahl 304 in Lebensmittelqualität. Es ist korrosions- und feuchtigkeitsbeständig und für Milchproduktionsbereiche geeignet.
Das Servosystem passt sich der Rotationsgeschwindigkeit an und steuert den Etikettenvorschub reibungslos. Es hilft, Blasen und Falten zu vermeiden und sorgt für eine genaue Etikettierung.
Der Etikettierkopf, die Flaschenhalter und die Flaschentrennteile können schnell gewechselt werden. Dies erleichtert den Flaschenwechsel, die Reinigung und die Wartung.
Die Maschine gibt Ton- und Lichtalarme bei fehlenden Etiketten, Flaschenstaus, Überlastung und fehlenden Flaschen aus. Dies trägt dazu bei, Ausfallzeiten zu reduzieren und die Fehlerbehebung zu erleichtern.
Die Maschine kann mit Abfüllmaschinen, Verschließmaschinen, Codiermaschinen und Verpackungsmaschinen verbunden werden. Es eignet sich sowohl für neue Molkereilinien als auch für die Modernisierung bestehender Linien.

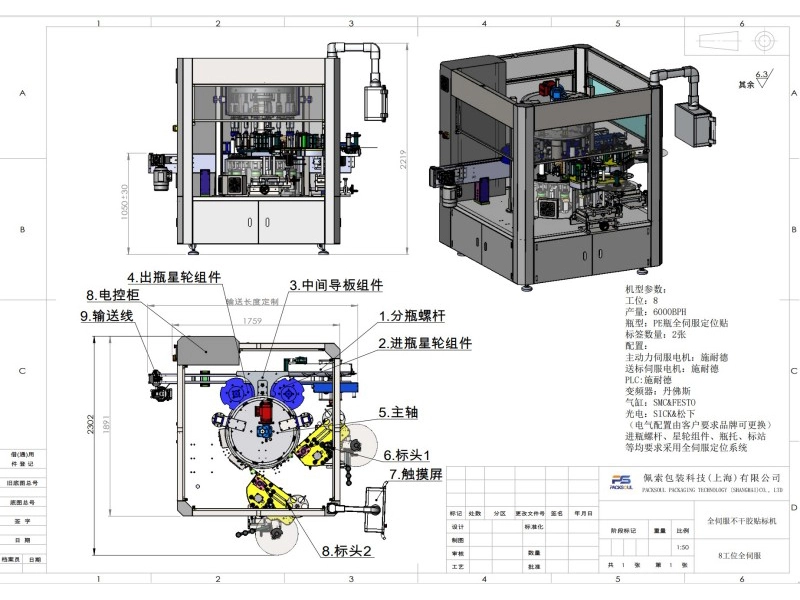

| Modell | PSR-B080 |
| Etikettiergeschwindigkeit | 8000 BPH (Flaschen pro Stunde) |
| Behältergröße | 30–100 mm (basierend auf dem Durchmesser des Flaschenbodens; für größere Größen ist eine individuelle Anpassung erforderlich) |
| Behälterhöhe | 100 bis 400 mm |
| Maximale Beschriftungshöhe | 200 mm |
| Maximale Beschriftungsbreite | 300 mm |
| Abmessungen der Etikettenrolle | Innendurchmesser Φ76 mm; Maximaler Außendurchmesser Φ400 mm |
| Gesamtabmessungen der Maschine | 3000L × 2500B × 2000H mm |
| Arbeitshöhe | 1000 ± 50 mm (anpassbar) |
| Stromversorgung | 380 V / 50 Hz / 14 kW |

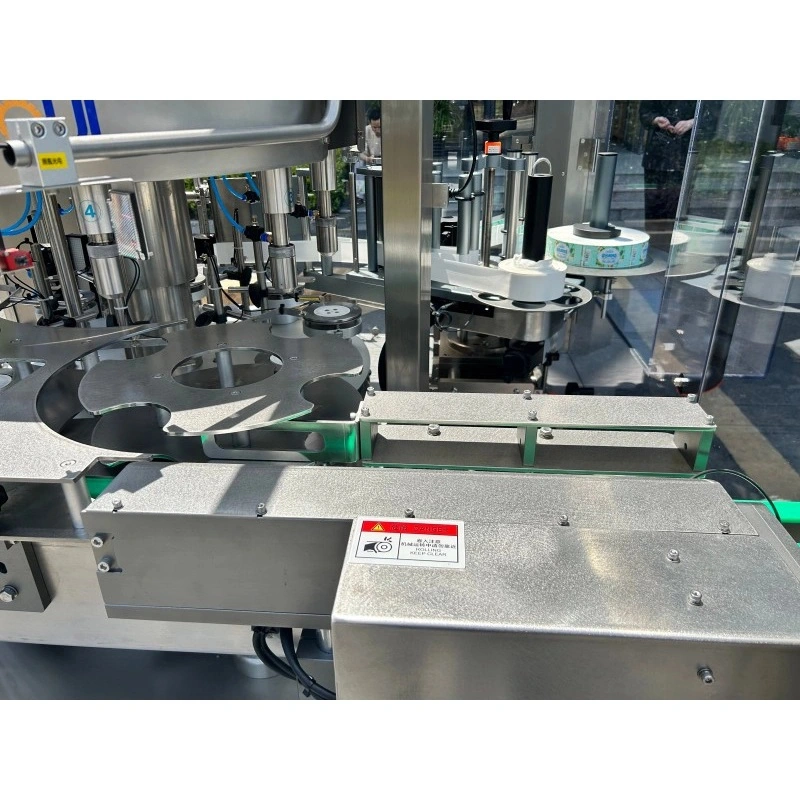

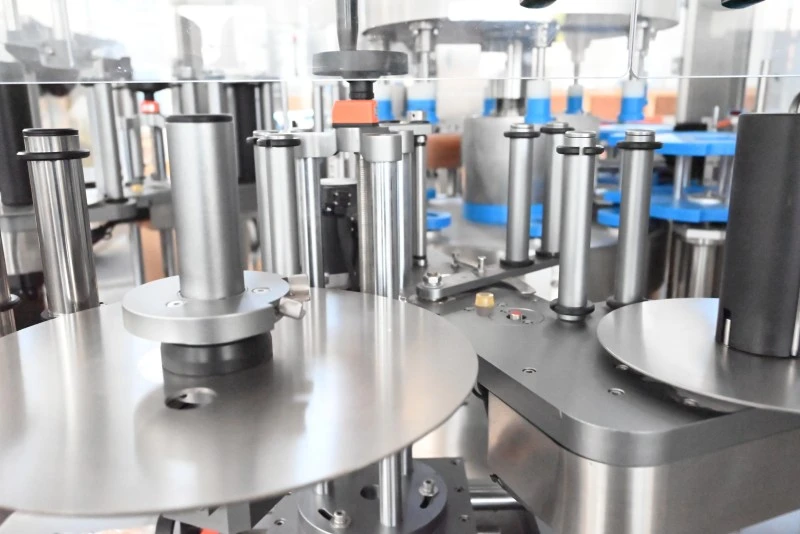

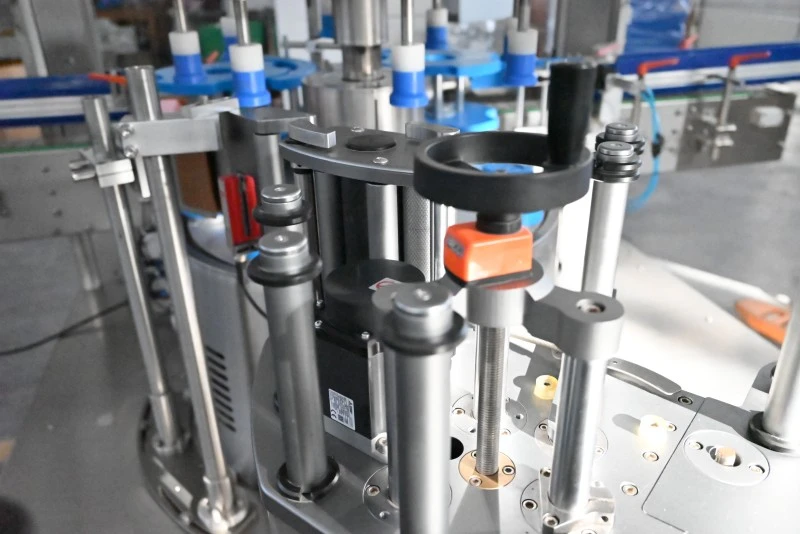

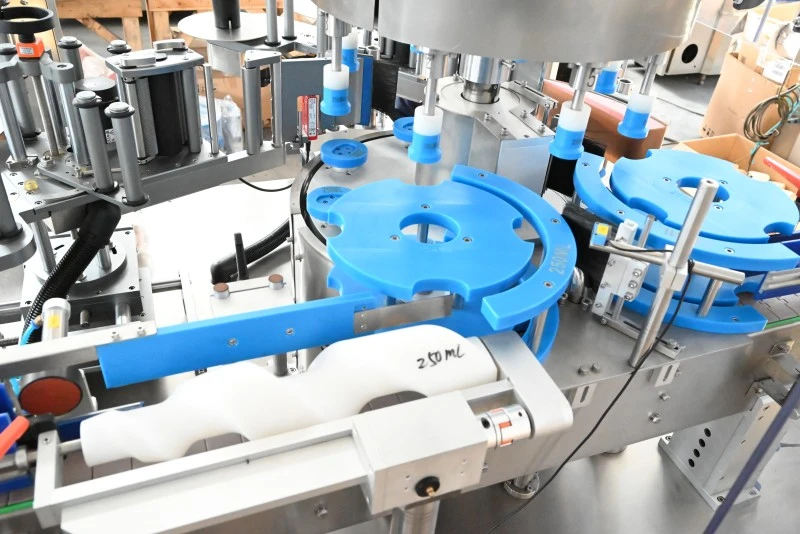

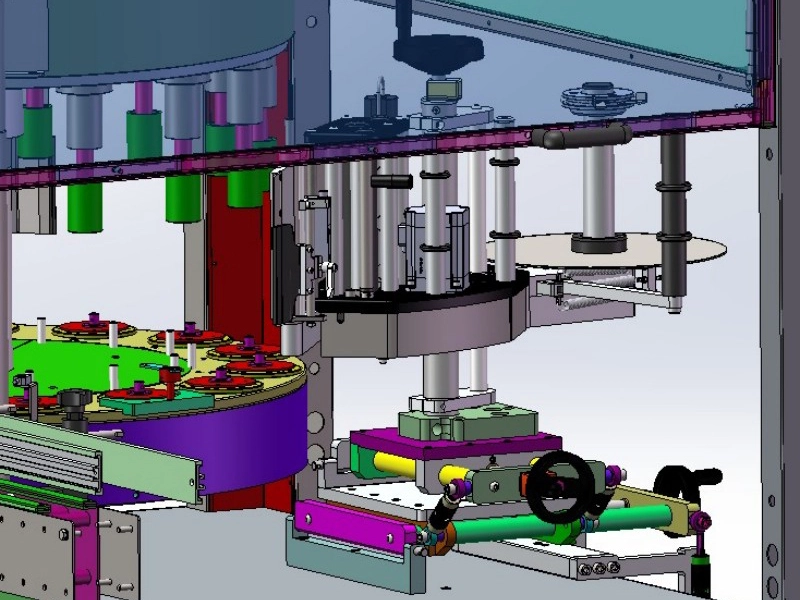

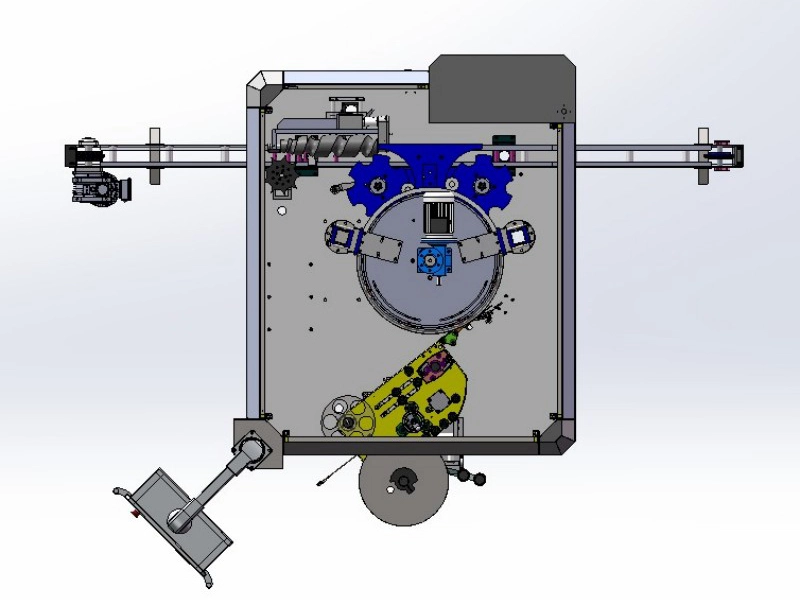

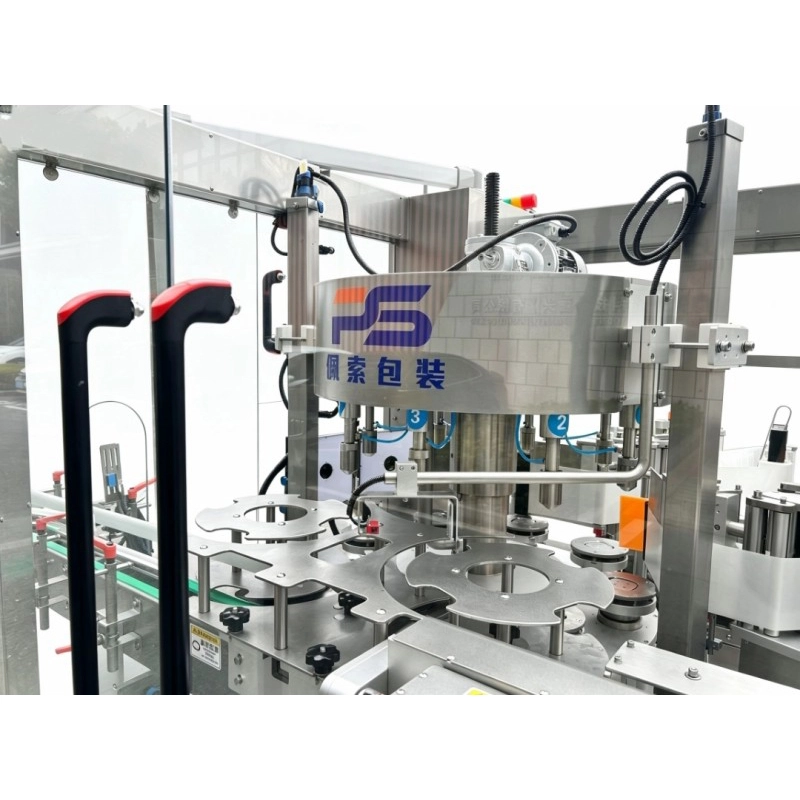

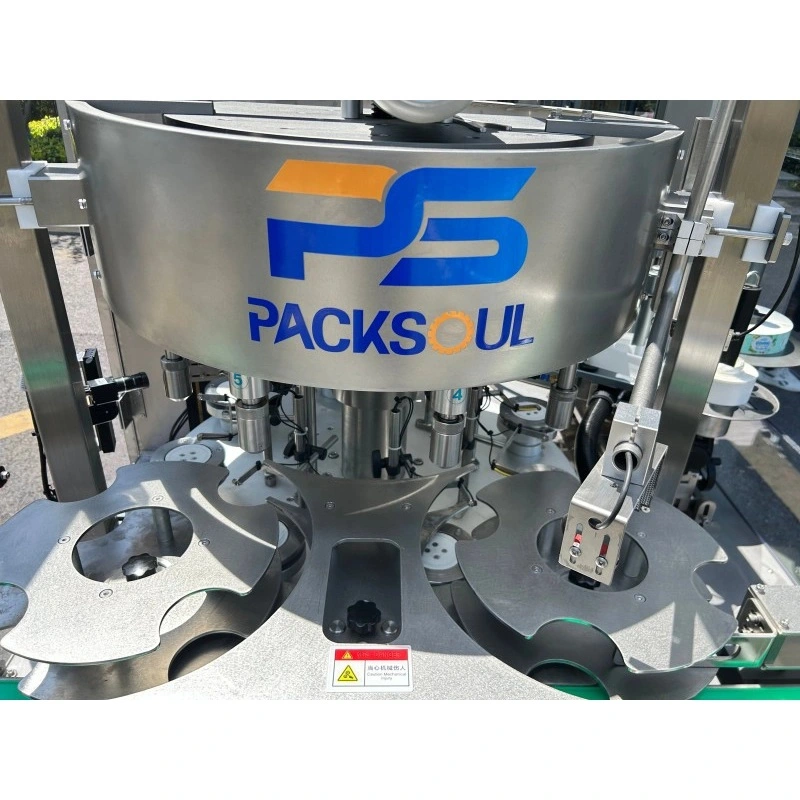

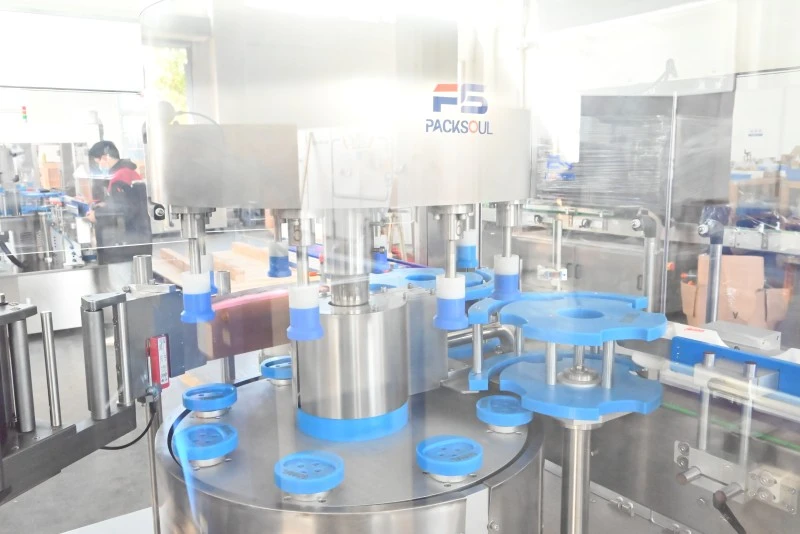

Der Drehtisch bewegt die Flaschen durch jede Station, während das spezielle Positionierungssystem die Joghurtflaschen fest an ihrem Platz hält. Mehrere Servosysteme verfolgen die Flaschengeschwindigkeit und halten die Etikettenvorschubgeschwindigkeit synchronisiert. Der Servo-Etikettierkopf trägt das Etikett sanft auf die flachen und gebogenen Bereiche der Flasche auf, und Andruckrollen helfen dabei, das Etikett zu fixieren.
Die Maschine überwacht jede Station in Echtzeit. Es stoppt automatisch und gibt Alarm bei Flaschenstaus, fehlenden Etiketten oder anderen Problemen und sorgt so für eine reibungslose und kontinuierliche Produktion.
Milch- und Getränkeprodukte: Geeignet für große flache Joghurtflaschen, quadratische fermentierte Milchflaschen, probiotische Getränkeflaschen, Kinderjoghurtflaschen, Frischmilchflaschen und andere Milchbehälter.
Produktionsanwendung: Geeignet für automatisierte Molkereien, Joghurt-OEM-Produktionslinien, Niedertemperatur-Molkereien, Milchketten-Produktionslinien und Molkereiverpackungsanlagen für den Export.
Tägliche Wartung: Wischen Sie das Edelstahlgehäuse mit einem weichen Tuch ab und entfernen Sie den Kleber von den Flaschenhaltern und Andruckrollen. Besprühen Sie den Schaltkasten nicht mit Hochdruckwasser.
Wöchentliche Wartung: Überprüfen Sie den Servomotor und die Antriebskette. Tragen Sie lebensmittelechtes Schmiermittel auf die beweglichen Teile auf und lockern Sie die Spannung der Etikettenrolle, um ein Anhaften des Etiketts zu verhindern.
Monatliche Wartung: Reinigen Sie die Flaschenhalter und Sensoren. Überprüfen Sie die Genauigkeit der Beschriftung und entfernen Sie bei feuchten Bedingungen Feuchtigkeit aus dem Schaltkasten.
Langzeitlagerung: Decken Sie die Maschine ab, lösen Sie die Rollenspannung vollständig, entfernen Sie die Etiketten und lagern Sie die Maschine an einem trockenen und belüfteten Ort.

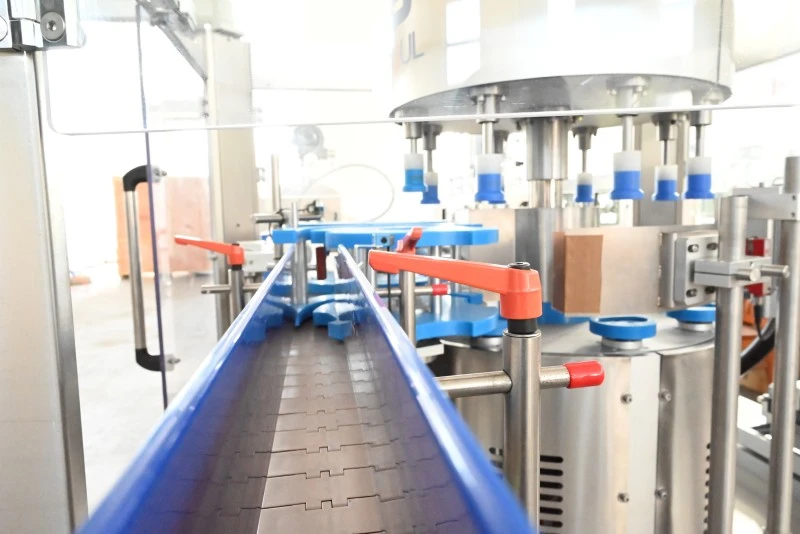

1. Flaschenzuführung: Joghurtflaschen gelangen über das Förderband in die Drehstationen.

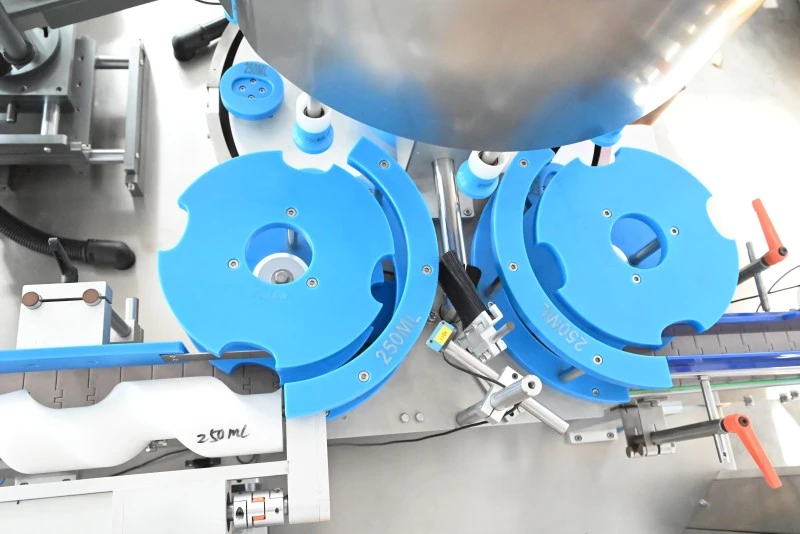

2. Flaschenpositionierung: Mehrere Klammern halten die flache Oberfläche jeder Flasche und halten sie in der richtigen Position.
3.Servo-Etikettenvorschub: Das Servosystem folgt der Rotationsgeschwindigkeit und entfernt das Etikettenträgerpapier reibungslos.
4. Randetikettierung: Das Etikett deckt die Flach- und Randbereiche der Flasche ab. Andruckrollen glätten das Etikett und verhindern ein Abheben der Kanten.
5. Produktaustrag: Etikettierte Flaschen verlassen die Drehstationen und gelangen zum nächsten Prozess.
6.Automatische Überwachung: Die Maschine überprüft den Betrieb in Echtzeit. Flaschenstaus, fehlende Etiketten und Materialmangel lösen einen Alarm und einen automatischen Stopp aus.
| NEIN. | Komponentenname | Marke |
| 1 | HMI | Schneider (Frankreich) |
| 2 | Servomotor | Schneider (Frankreich) |
| 3 | Servoantrieb | Schneider (Frankreich) |
| 4 | Hauptmotor | Schneider (Frankreich) |
| 5 | Fördermotor | Transky (Italien) |
| 6 | SPS | Schneider (Frankreich) |
| 7 | Frequenzumrichter | Schneider (Frankreich) |
| 8 | Frequenzumrichter | Schneider (Frankreich) |
| 9 | Transparenter Etikettensensor | LEUZE (Deutschland) |
| 10 | Objekterkennungssensor (reflektierender fotoelektrischer Typ) | SICK (Deutschland) |
| 11 | Photoelektrischer Erkennungssensor (reflektierender Typ) | SICK (Deutschland) |
| 12 | Näherungsschalter | SICK (Deutschland) |
| 13 | Schaltnetzteil | MW (Taiwan, China) |
| 14 | Universeller Umschalter | MOELLER (Deutschland) |
| 15 | Not aus | Schneider (Frankreich) |
| 16 | Fehlerstromschutzschalter | Schneider (Frankreich) |
| 17 | Miniatur-Leistungsschalter | Schneider (Frankreich) |
| 18 | AC-Schütz | Schneider (Frankreich) |
| 19 | Drehgeber | Nemicon (Japan) |
| 20 | Elektrischer Schleifring | Senring |
| 21 | Manometer | Panasonic (Japan) |
| 22 | Vision-Kamera | Hikvision |
Die selbstklebende Etikettiermaschine für Joghurtflaschen durchläuft vor der Auslieferung eine vollständige Qualitätsprüfung. Die Maschine wird 2 Stunden lang ohne Belastung und mit echten Joghurtflaschen getestet. Beschriftungsgenauigkeit, Kantenbeschriftung und Servobetrieb werden vollständig überprüft. CE-Zertifizierungsdokumente sind verfügbar. Jede Maschine wird vor dem Verpacken und Versenden unter realen Produktionsbedingungen getestet.
Die Maschine verwendet ein spezielles Mehrpunkt-Positionierungssystem für Joghurtflaschen. Es hält die flache Oberfläche fest und hilft, das Abheben der Etiketten und eine Fehlausrichtung an den Kanten bei der Hochgeschwindigkeitsproduktion zu verhindern.
Die Klammern und Beschriftungsteile können schnell entfernt werden. Dies erleichtert den Flaschenwechsel, die Reinigung und die Wartung und reduziert Ausfallzeiten.
Die Maschine nutzt standardmäßige Industrieschnittstellen und kann mit Abfüll-, Codier- und anderen Produktionsgeräten verbunden werden. Es funktioniert sowohl mit neuen als auch mit bestehenden Molkereilinien.
Die Maschine wurde an echten Milchproduktionslinien getestet. Für spezielle Flaschenformen und Etikettengrößen sind maßgeschneiderte Flaschenhalter und Etikettierlösungen erhältlich.
Der Kunde bereitet den Arbeitsbereich und die Stromversorgung vor. Wir bieten bei Bedarf Ferninstallationsanleitungen und Support-Leitungsverbindungen.
Wir bieten eine persönliche Online-Inbetriebnahme und Schulung an. Außerdem werden Bedienungsanleitungen und Videos zum Flaschenwechsel, Etikettenwechsel und zu den Grundeinstellungen bereitgestellt.
Für die komplette Maschine gilt eine Garantie von 1 Jahr, ausgenommen Verschleißteile wie Sensoren und Rollen. Beschädigte Teile, die durch nicht menschliche Faktoren verursacht wurden, werden während der Garantiezeit kostenlos zur Verfügung gestellt.
7 Tage 24 Stunden technischer Online-Support ist verfügbar. In einigen Überseeregionen können lokale Servicepartner vereinbart werden.

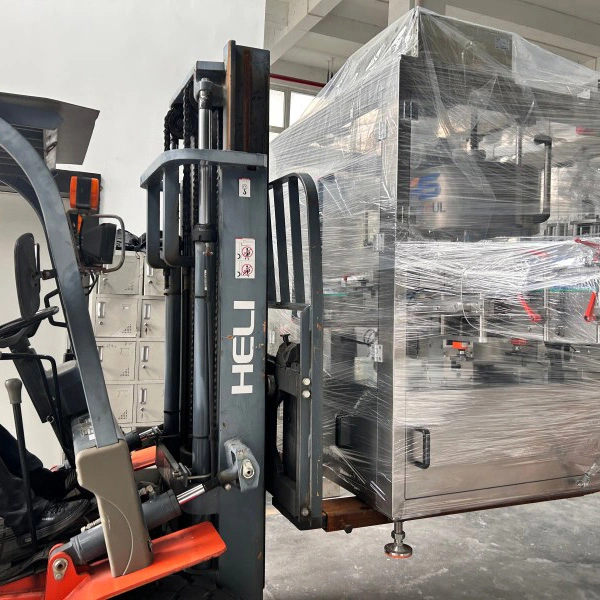

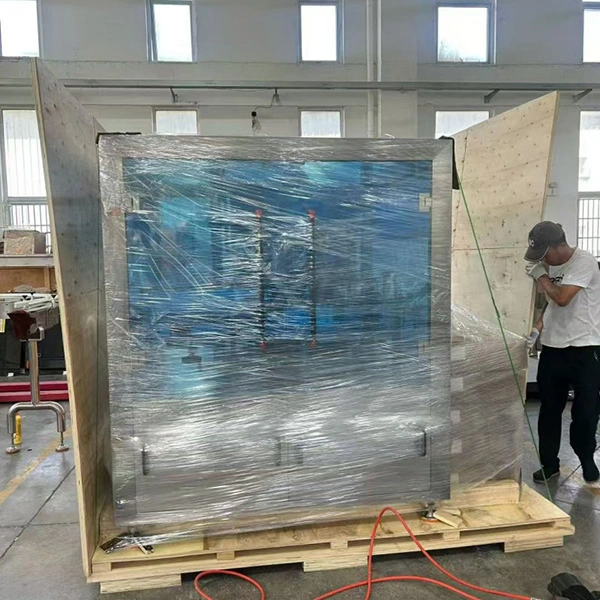

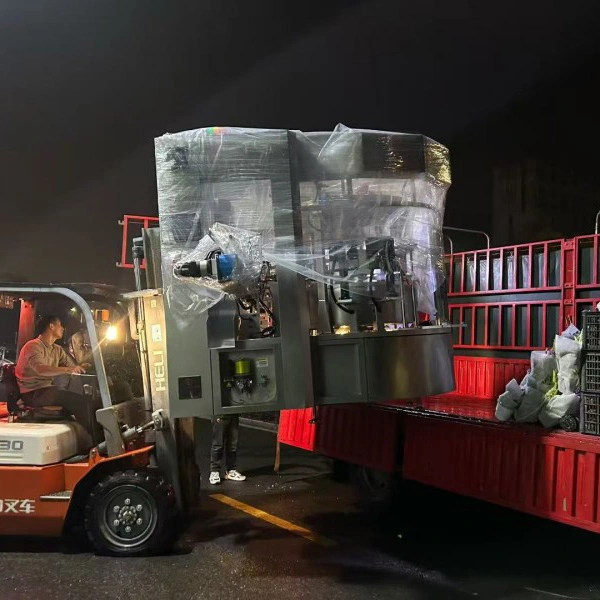

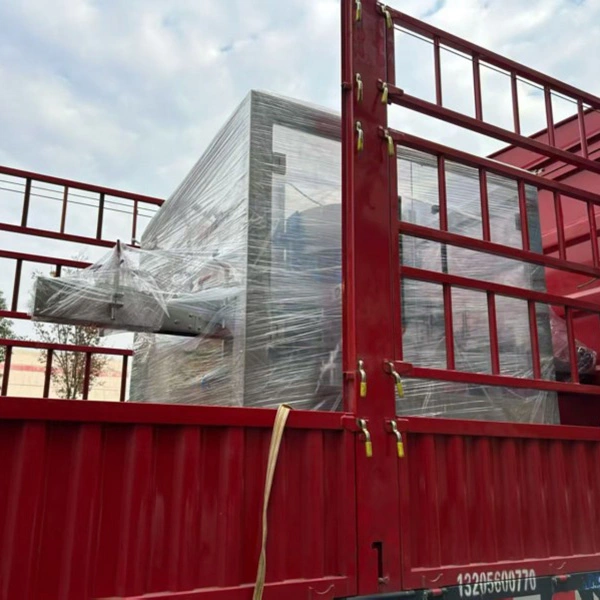

Die selbstklebende Etikettiermaschine für Joghurtflaschen ist in Export-Holzkisten mit Schaumstoffschutz für Elektro- und Präzisionsteile verpackt. Jede Maschine wird vor dem Versand vollständig getestet.
Die Maschine kann in Abschnitten verpackt werden, um die Versandgröße zu reduzieren und in 20GP- und 40GP-Container zu passen. Je nach Flaschengröße, Etikettengröße und Produktionskapazität stehen maßgeschneiderte Lösungen zur Verfügung. Vollständige Exportdokumente können bereitgestellt werden.

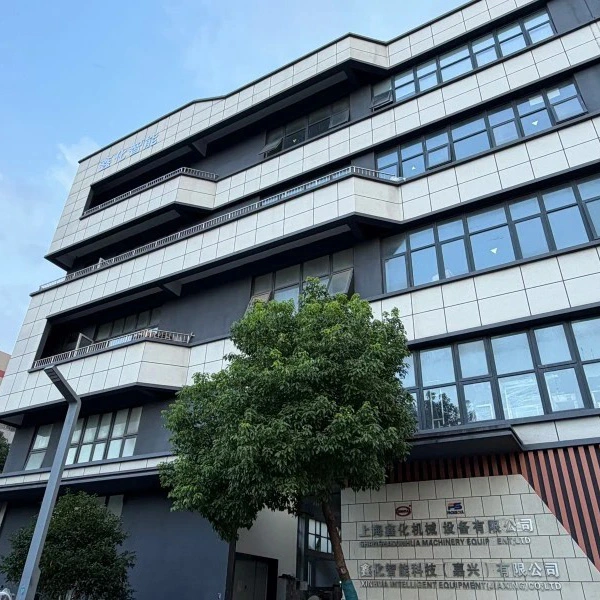

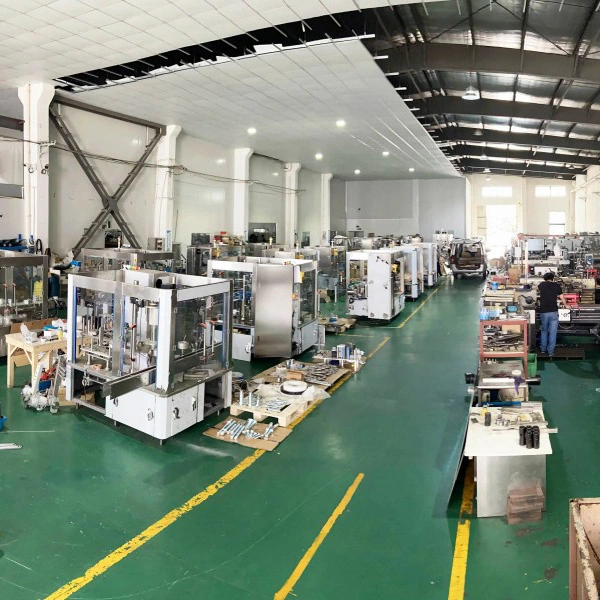

PackSoul verfügt über langjährige Erfahrung in der Verpackung und Etikettierung von Milchprodukten. Wir arbeiten mit Kunden in verschiedenen Ländern zusammen und haben Joghurt-Etikettierungsprojekte in Südostasien, Südamerika, dem Nahen Osten und Australien abgeschlossen.
Wir können reale Maschinenfotos, Produktionslinienvideos und Projektreferenzen im Ausland bereitstellen. Auch Werksbesichtigungen können arrangiert werden.
A: Standard-Rundflaschenmaschinen folgen hauptsächlich der gekrümmten Flaschenoberfläche. Diese Maschine verwendet eine spezielle Positionierung für flache und kantige Joghurtflaschen, um das Abheben und die Fehlausrichtung der Etiketten zu reduzieren.
A: Ja. Für unregelmäßige, flache und mehrkantige Joghurtflaschen können individuelle Flaschenhalter angefertigt werden.
A: Ja. Es kann mit Abfüll-, Verschließ- und Codierungsmaschinen für die automatische Produktion verbunden werden.
A: Ja. Netzteile wie AC 110 V und 415 V können für verschiedene Länder angepasst werden.
A: Ja. Zur Erkennung transparenter PET- und Silberetiketten kann ein transparenter Etikettensensor hinzugefügt werden.
A: Ja. Das Servosystem ermöglicht eine einfache Geschwindigkeitsanpassung für Tests, normale Produktion und Großserienproduktion.
