Wir bieten ein komplettes Sortiment an rotierenden und linearen Etikettiermaschinen – einschließlich OPP-Modellen mit 12/16/24 Stationen für Heißschmelzklebstoffe und Varianten mit selbstklebenden Aufklebern mit 4/6/8/12/16/24 Stationen –, die für Anwendungen in der Getränke-, Kosmetik-, Pharma- und täglichen Chemiebranche konzipiert sind.

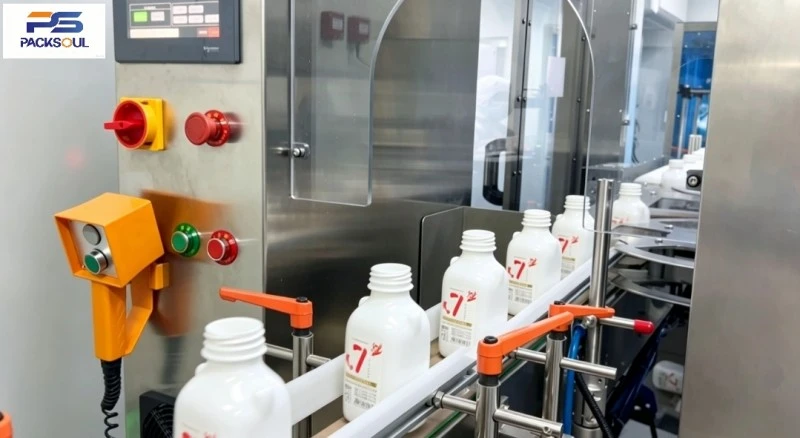

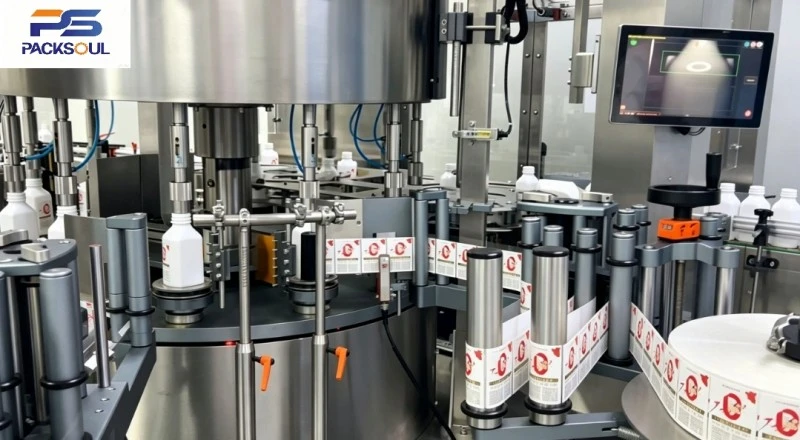

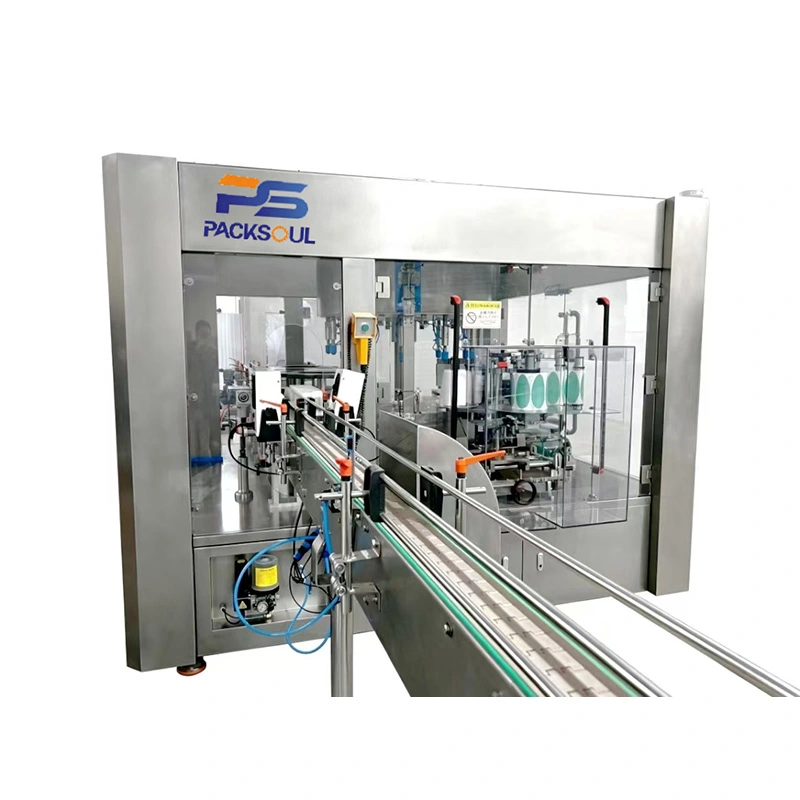

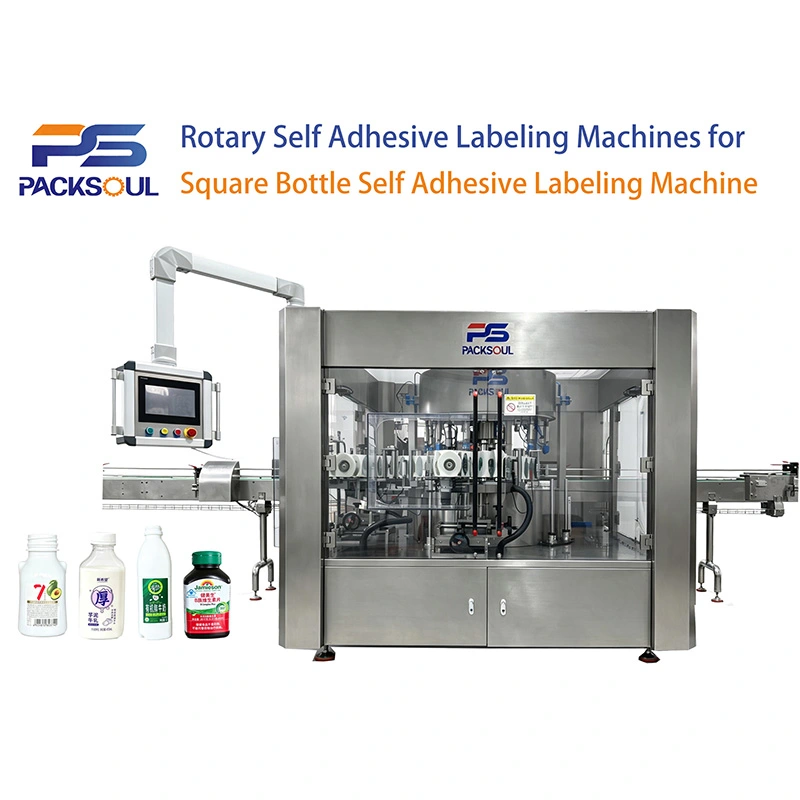

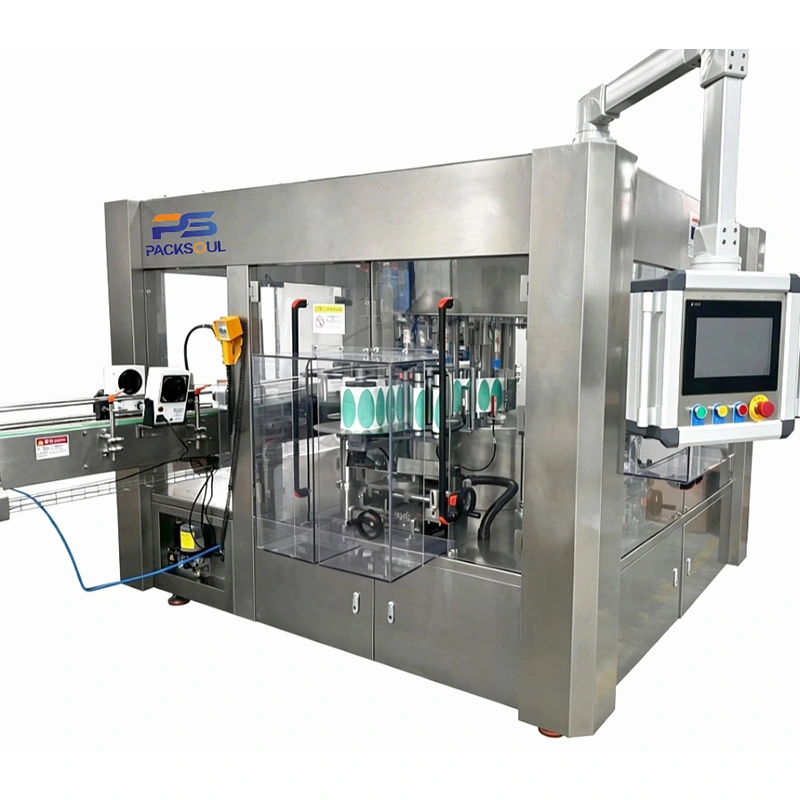

Die selbstklebende Etikettiermaschine für quadratische Flaschen ist eine automatische Hochgeschwindigkeits-Etikettiermaschine für quadratische, rechteckige und flache quadratische Behälter. Es unterstützt einseitige, doppelseitige und mehrseitige Eckbeschriftung.

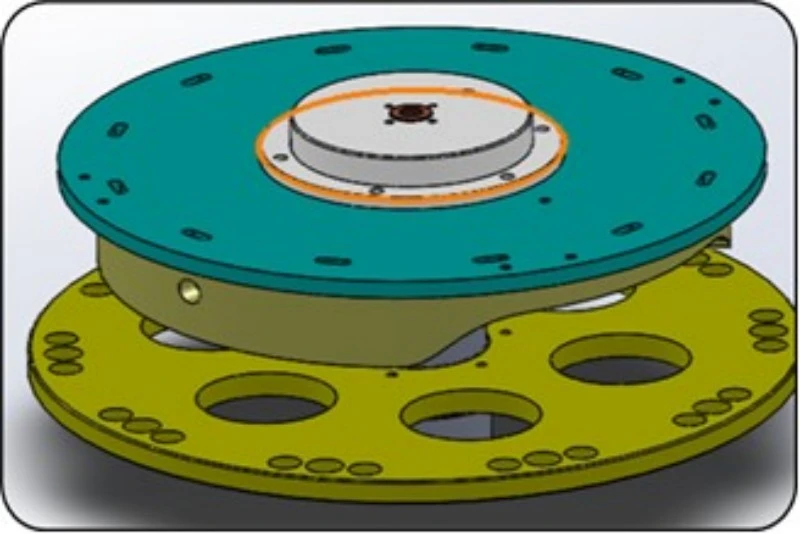

Die Maschine besteht aus einer Basis, einem Fördersystem, einem Drehtisch, zwei Etikettierstationen, Servopositioniervorrichtungen und einem elektrischen Steuerungssystem. Die hochpräzise Sternradtrennung und 12 unabhängige Servovorrichtungen positionieren jede Flasche sicher und sorgen für eine genaue Etikettierung an Ecken und Seitenflächen.
Die Maschine kann unabhängig betrieben oder für die Massenproduktion in Abfüll- und Verschließlinien integriert werden.

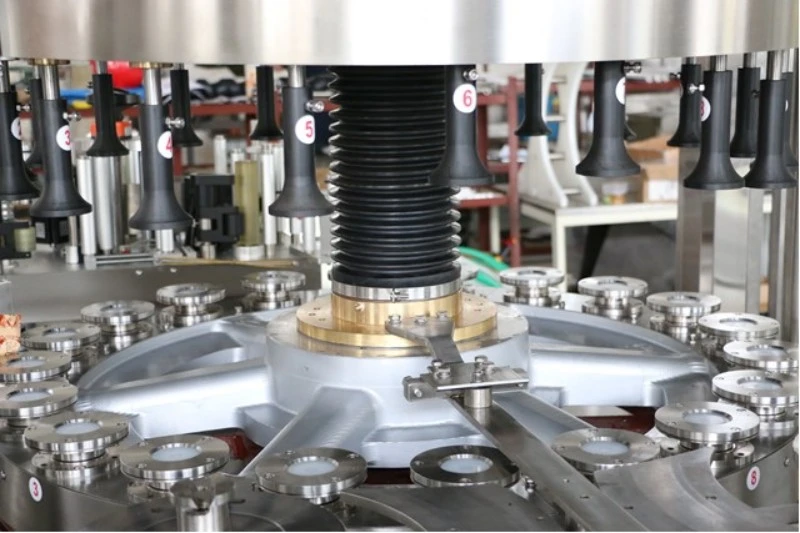

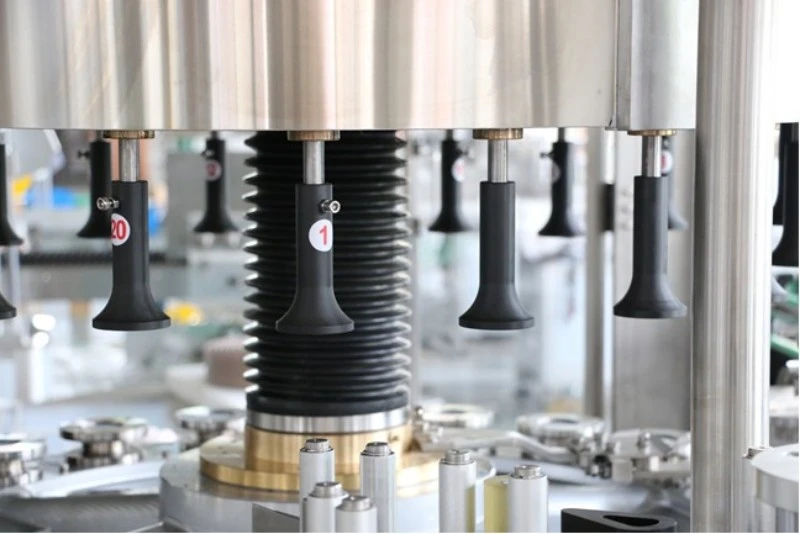

Jede Station verfügt über eine unabhängige servoangetriebene Vorrichtung für eine stabile Flaschenpositionierung und einen reibungslosen, geräuscharmen Betrieb bei hoher Geschwindigkeit.
Unterstützt die genaue Etikettierung an Flaschenseiten und -ecken. Spezielle Vorrichtungen sorgen dafür, dass lange Etiketten flach und faltenfrei bleiben.
Der Beschriftungskopf unterstützt die Einstellung in mehrere Richtungen. Die werkzeuglose Einstellung ermöglicht einen schnellen und einfachen Flaschenwechsel.
Das verbesserte Etikettenzuführsystem sorgt für eine stabile Spannung und eine reibungslose Etikettenanwendung und reduziert Blasen und Falten.
Der servogesteuerte Etikettenvorschub gewährleistet eine präzise und stabile Etikettenausgabe. Eine einfache automatische Steuerung erleichtert die Bedienung.
Die wichtigsten Maschinenkomponenten werden im eigenen Haus entwickelt und gefertigt. Ersatzteile sind für eine einfache Wartung leicht verfügbar.
CNC-gefräste Teile und eine staub- und wasserdichte Struktur gewährleisten einen stabilen Betrieb in feuchten Produktionsumgebungen.
Das System überwacht den Flaschenfluss und erkennt Flaschenstaus. Die Maschine stoppt automatisch, wenn ungewöhnliche Bedingungen auftreten oder die Sicherheitstür geöffnet wird.
| Modell | PSR-B120 |
| Etikettiergeschwindigkeit | 12000 BPH (Flaschen pro Stunde) |
| Behälterdurchmesser | 30–100 mm (basierend auf dem Flaschenbodendurchmesser; für größere Größen ist eine individuelle Anpassung erforderlich) |
| Behälterhöhe | 100–400 mm |
| Maximale Etikettenhöhe | 200 mm |
| Maximale Etikettenbreite | 300 mm |
| Etikettenrollengröße | Innendurchmesser: Φ76,2 mm; Außendurchmesser: Φ400 mm |
| Gesamtabmessungen der Maschine | 4000 L × 2500 B × 2000 H mm |
| Arbeitstischhöhe | 1000 ± 50 mm (anpassbar) |

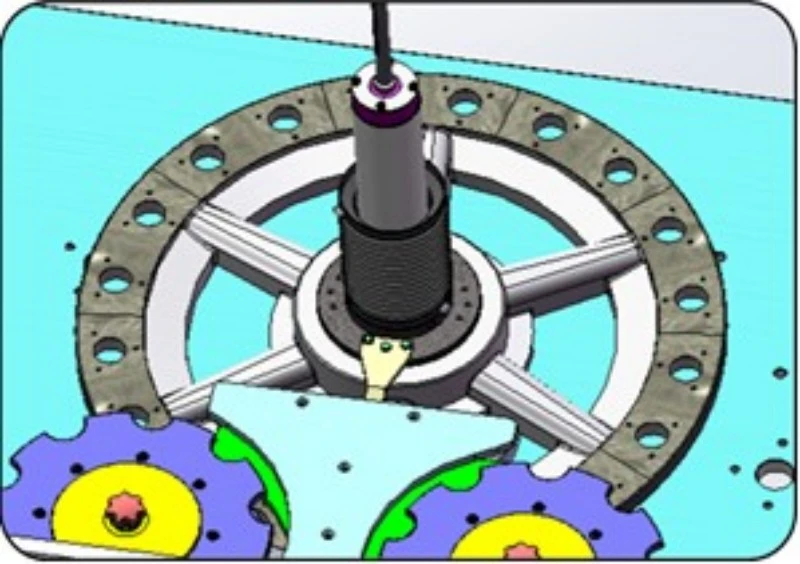

Die selbstklebende Etikettiermaschine für quadratische Flaschen von PACKSOUL verwendet ein rotierendes Sternrad-Positionierungssystem und eine servogesteuerte Etikettenzuführung. Flaschen werden vereinzelt und geordnet der Drehstation zugeführt. Die Servohalterungen halten und positionieren jede Flasche sicher, während die 12 unabhängigen Servohalterungen den Flaschenwinkel entsprechend dem voreingestellten Programm anpassen.
Das Positionierungssystem erkennt die Flaschenposition und steuert das Servosystem für eine genaue Winkeleinstellung. Die servoangetriebene Etikettierstation führt die Etiketten zu, während die Eckenetikettierbürste die Etiketten an den Seiten und Ecken glättet. Nach dem Etikettieren werden die Flaschen über das Sternrad ausgeschleust. Der gesamte Prozess läuft automatisch ab.
Diese selbstklebende Etikettiermaschine für quadratische Flaschen eignet sich für die großvolumige Etikettierung von quadratischen und rechteckigen Behältern in verschiedenen Branchen.
Getränkeindustrie: Quadratische Saftflaschen, Gewürzflaschen und Teegetränkeflaschen.
Körperpflegeindustrie: Quadratische Shampooflaschen, flache quadratische Duschgelflaschen und Duftstoffbehälter.
Pharmazeutische Produkte und Gesundheitsprodukte: Quadratische Flaschen für orale Flüssigkeiten und Flaschen für Gesundheitsprodukte.
Chemische Industrie: Quadratische Reagenzbehälter und kleine Chemikalienfässer.
Die Maschine ist für kontinuierliche Hochgeschwindigkeitsproduktionslinien geeignet. Für spezielle Flaschenformen stehen individuelle Lösungen zur Verfügung.
Reinigen Sie täglich die Förderkette, die Sternräder, den Etikettierkopf und die Lichtschranken. Etikettenreste und Staub entfernen.
Überprüfen Sie regelmäßig die Servomotoren und Servoantriebe. Passen Sie bei Bedarf die Flaschenhalterungen und die Etikettierposition an.
In feuchten Werkstätten den Schaltschrank regelmäßig entfeuchten.
Waschen Sie den Schaltschrank oder die Servomotoren nicht direkt mit einer Hochdruck-Wasserpistole.
Lassen Sie bei einer längeren Abschaltung die Spannung der Etikettenrolle und den Druck der Flaschenhalterung nach, um Verformungen und Klebstoffansammlungen zu vermeiden.
Überprüfen Sie regelmäßig die Schutzvorrichtungen, Sicherheitstürverriegelungen und das Öffnungs- und Schließsystem der Vorrichtung.

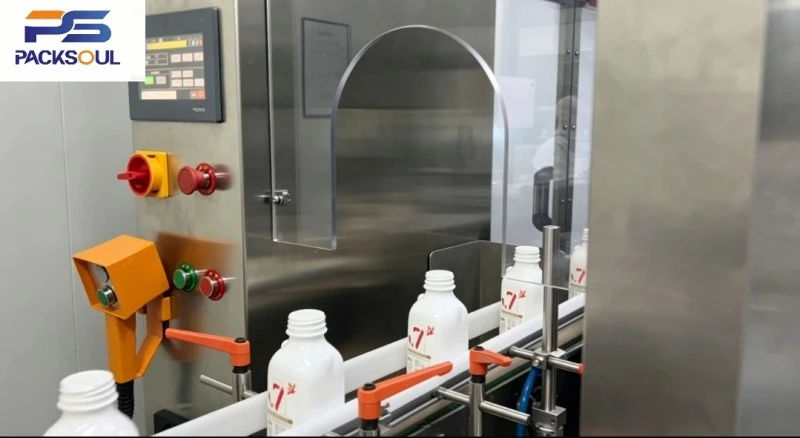

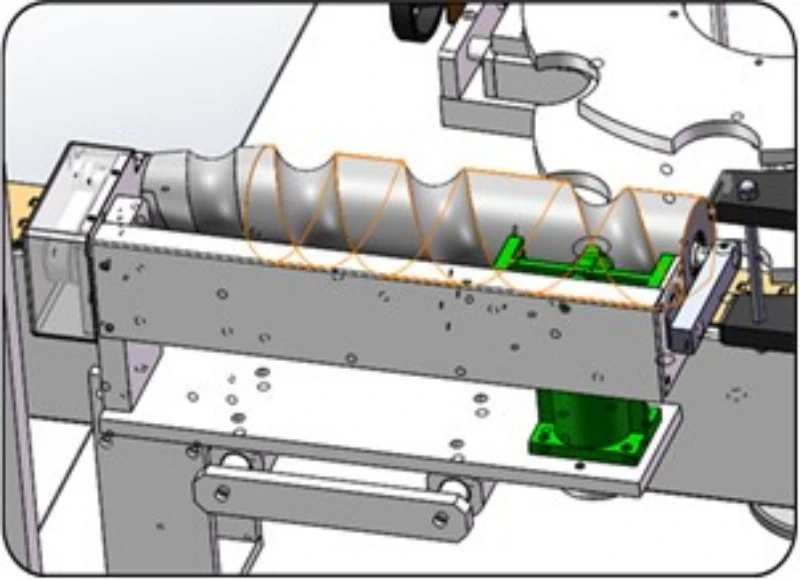

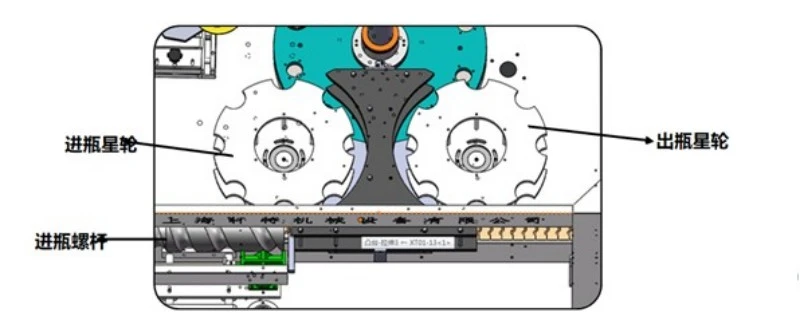

Quadratische Flaschen werden über das Förderband zugeführt und durch die Zuführschnecke gleichmäßig vereinzelt.

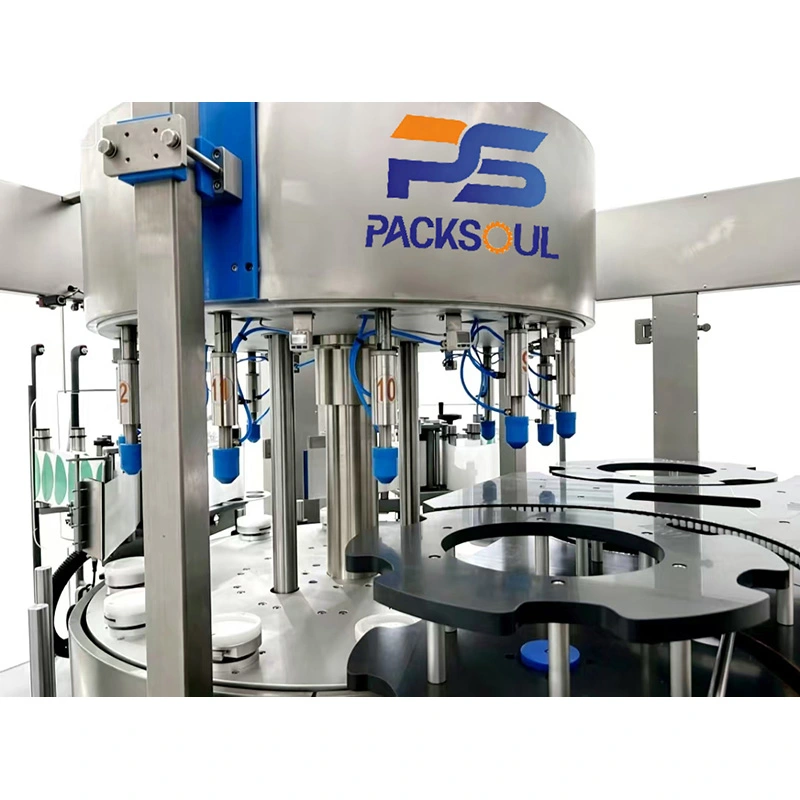

Das Einlaufsternrad übergibt die Flaschen sanft an die Drehstation.

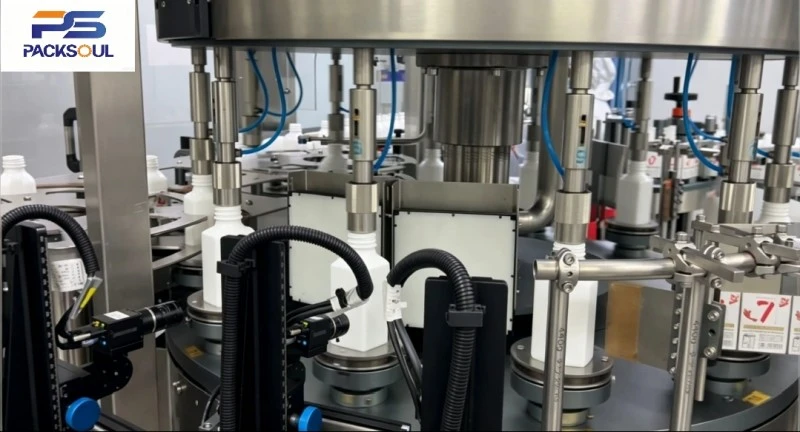

Die Servovorrichtung schließt und hält die Flasche von allen Seiten und korrigiert dabei den Flaschenwinkel.
Das Servopositionierungssystem erkennt die Flaschenposition und passt den Winkel an.
Die Servovorrichtung dreht die Flasche in die voreingestellte Etikettierposition und arretiert sie dort.
Die Servo-Etikettierstation führt das Etikett zu und die Eckenbürste drückt es fest an die Seiten und Ecken.
Die etikettierten Flaschen werden über das Auslaufsternrad ausgeschleust und gelangen in den nächsten Prozess.
| NEIN. | Komponentenname | Marke |
| 1 | HMI | Schneider (Frankreich) |
| 2 | Servomotor | Schneider (Frankreich) |
| 3 | Servoantrieb | Schneider (Frankreich) |
| 4 | Hauptmotor | Schneider (Frankreich) |
| 5 | Fördermotor | Transky (Italien) |
| 6 | SPS | Schneider (Frankreich) |
| 7 | Frequenzumrichter | Schneider (Frankreich) |
| 8 | Frequenzumrichter | Schneider (Frankreich) |
| 9 | Transparenter Etikettensensor | LEUZE (Deutschland) |
| 10 | Objekterkennungssensor (reflektierender fotoelektrischer Typ) | SICK (Deutschland) |
| 11 | Photoelektrischer Erkennungssensor (reflektierender Typ) | SICK (Deutschland) |
| 12 | Näherungsschalter | SICK (Deutschland) |
| 13 | Schaltnetzteil | MW (Taiwan, China) |
| 14 | Universeller Umschalter | MOELLER (Deutschland) |
| 15 | Not aus | Schneider (Frankreich) |
| 16 | Fehlerstromschutzschalter | Schneider (Frankreich) |
| 17 | Miniatur-Leistungsschalter | Schneider (Frankreich) |
| 18 | AC-Schütz | Schneider (Frankreich) |
| 19 | Drehgeber | Nemicon (Japan) |
| 20 | Elektrischer Schleifring | Senring |
| 21 | Manometer | Panasonic (Japan) |

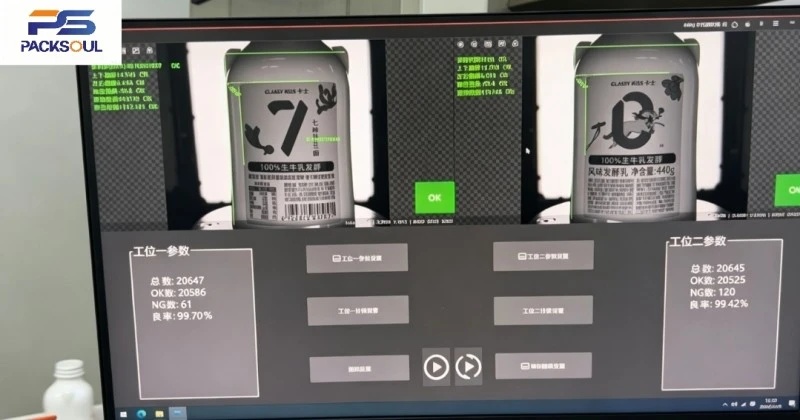

| 22 | Vision-Kamera | Hikvision |
1. Alle elektrischen Komponenten entsprechen den CE-Normen.
2. Die Maschine ist CNC-präzisionsgefertigt und verfügt über eine strenge Toleranzkontrolle für einen stabilen und geräuscharmen Betrieb. Die Etikettiermaschine für quadratische Flaschen ist speziell für die Flaschenhaltung und Ecketikettierung getestet.
3. Jede Maschine wird vor dem Versand kontinuierlichen Leerlauftests unterzogen, einschließlich Etikettiergenauigkeit, Servobetrieb und Sicherheitsstoppfunktionen.
4. Die Maschine verfügt über ein geschlossenes, staubdichtes und korrosionsbeständiges Design mit einem Gehäuse aus Edelstahl 304 für eine längere Lebensdauer.
Die meisten Rotationsetikettiermaschinen sind für runde Flaschen konzipiert und können bei der Verwendung für quadratische Flaschen Probleme wie Flaschenbewegungen, Etikettenfalten an den Ecken und Positionierungsfehler aufweisen. Die selbstklebende Etikettiermaschine für quadratische Flaschen von PACKSOUL wurde speziell für quadratische Flaschen entwickelt. Jede Station verfügt über eine unabhängige Servovorrichtung und eine programmierbare elektronische Nocke mit einstellbaren Parametern für eine präzise doppelseitige und Eckenbeschriftung.
12 unabhängige Servovorrichtungen halten quadratische Flaschen bei Hochgeschwindigkeitsbetrieb stabil und sorgen für eine reibungslose Etikettierung über Ecken hinweg.
Alle Blech- und Bearbeitungsteile werden im eigenen Haus hergestellt. Für eine schnelle Lieferung und Wartung werden Ersatzteile auf Lager gehalten.
Modulare Schnellwechselvorrichtungen ermöglichen einen einfachen Flaschenwechsel ohne Werkzeug und reduzieren so Produktionsausfallzeiten.
Das Sicherheitsverriegelungssystem stoppt die Maschine automatisch bei Flaschenstau oder Türöffnung und reduziert so Produkt- und Maschinenschäden.
Das staubdichte und wasserdichte Design ermöglicht einen stabilen Betrieb in feuchten Produktionsumgebungen für Lebensmittel und Körperpflegeprodukte.
Begasungsfreie Holzkisten in Exportqualität werden für den sicheren See- und Lufttransport über große Entfernungen verwendet und sind vor Stößen und Feuchtigkeit geschützt.
Wichtige bewegliche Teile sind separat verstärkt, um ein Verrutschen während des Transports zu verhindern.
Der Sendung liegen Packlisten, Prüfberichte, Konformitätsbescheinigungen und Ausfuhrzolldokumente bei.
FOB-, CIF- und DDP-Bedingungen sind verfügbar.
Techniker können die Installation vor Ort durchführen und die Maschine anhand tatsächlicher quadratischer Flaschenproben anpassen. Eine vollständige Integration und Inbetriebnahme der Produktionslinie ist ebenfalls möglich.
Die Vor-Ort-Schulungen umfassen Maschinenbedienung, Flaschenwechsel, Parameteranpassung, grundlegende Fehlerbehebung und tägliche Wartung. Handbücher, Bilder und Videos werden bereitgestellt.
Für die Maschine gilt eine Garantie von 1 Jahr. Für nicht vom Menschen verursachte Ausfälle während der Garantiezeit wird eine kostenlose Reparatur angeboten. Nach Ablauf der Garantie ist eine lebenslange Wartung möglich, wobei die Teile separat berechnet werden.
Für die Fehlerbehebung steht Remote-Video-Support zur Verfügung. Bei komplexen Problemen können Ingenieure für die Unterstützung vor Ort arrangiert werden. Gängige Ersatzteile werden auf Lager gehalten und in der Regel innerhalb von 3 Werktagen nach Auftragsbestätigung versendet.
Serviceaufzeichnungen werden geführt, und unsere Techniker überwachen regelmäßig den Maschinenbetrieb und bieten Produktions- und Wartungsunterstützung.
PackSoul verfügt über umfangreiche Erfahrung mit rotierenden Etikettiergeräten für die industrielle Produktion. Unsere Etikettiermaschinen für quadratische Flaschen werden in Überseemärkten in Europa, Südostasien, dem Nahen Osten, Südamerika und Afrika eingesetzt.

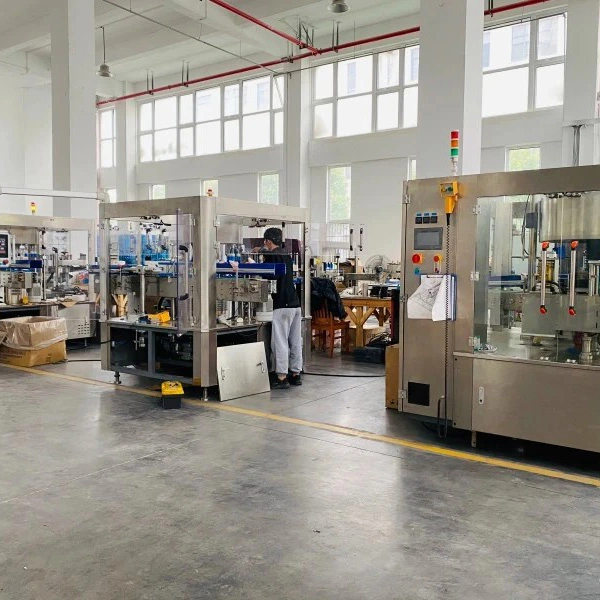

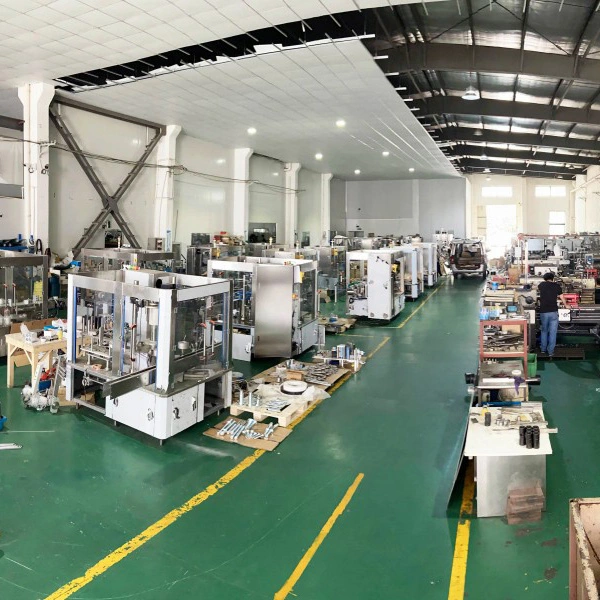

Unsere Einrichtungen umfassen Forschung und Entwicklung, Präzisionsbearbeitung und Maschinentests, unterstützt durch ein integriertes Produktions- und Serviceteam. Wir haben Etikettierungsprojekte für Gewürz-, Körperpflege- und Pharmaanwendungen sowie automatisierte Produktionslinien für Kunden in Übersee abgeschlossen.
A: Ja. Es unterstützt einseitige, doppelseitige und Ecketikettierung für quadratische und rechteckige Behälter. Flache Flaschen können durch Austausch des Vorrichtungsmoduls gehandhabt werden. Für spezielle Flaschenformen stehen individuelle Lösungen zur Verfügung.
A: Ja. Die Geschwindigkeit kann stufenlos an die Produktionslinie angepasst werden.
A: Ja. Die Vorrichtungsmodule lassen sich schnell wechseln und die meisten Einstellungen erfolgen ohne Werkzeug.
A: Jede Station kann die Haltekraft und den Haltewinkel unabhängig einstellen. Dies hält die Flaschen bei hoher Geschwindigkeit stabil und verbessert die Genauigkeit der Ecketikettierung.
A: Ja. Die Maschine ist wasserdicht, staubdicht und korrosionsbeständig für feuchte Umgebungen.
A: Ja. Erfahrene Ingenieure können zur Installation, Inbetriebnahme und Bedienerschulung ins Ausland geschickt werden.
