Wir bieten ein komplettes Sortiment an rotierenden und linearen Etikettiermaschinen – einschließlich OPP-Modellen mit 12/16/24 Stationen für Heißschmelzklebstoffe und Varianten mit selbstklebenden Aufklebern mit 4/6/8/12/16/24 Stationen –, die für Anwendungen in der Getränke-, Kosmetik-, Pharma- und täglichen Chemiebranche konzipiert sind.

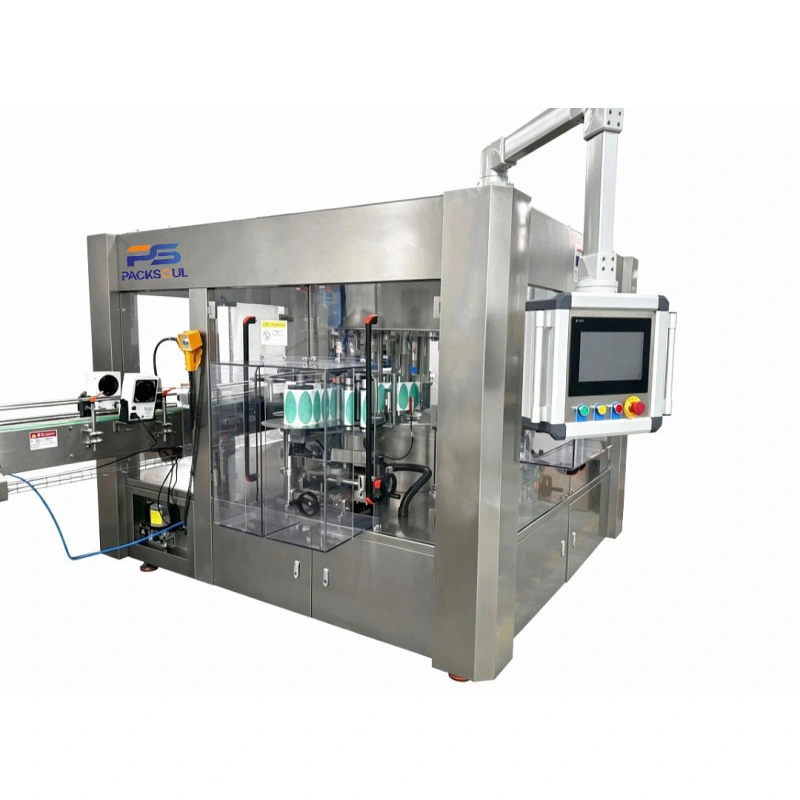

Die Mundwasser-Flachflaschen-Etikettiermaschine ist eine kompakte selbstklebende Etikettiermaschine mit kontinuierlichem Transport, die für flache Mundwasserflaschen und andere flache Mundpflegebehälter entwickelt wurde. Der Flaschentransport, die Führung und Positionierung, das Anbringen und Pressen der Etiketten sowie die Ausgabe des fertigen Produkts werden automatisch durchgeführt. Die Maschine wurde speziell für die Beseitigung von Etikettierungsfehlern entwickelt, die durch dünne Flaschenkörper und die Instabilität flacher Mundwasserflaschen verursacht werden, sodass keine manuelle Positionierung erforderlich ist. Es eignet sich für die automatisierte Produktion in Mundpflegefabriken und kann mehrere flache Flaschenbehälter derselben Größe für eine flexible Produktionsumstellung aufnehmen.

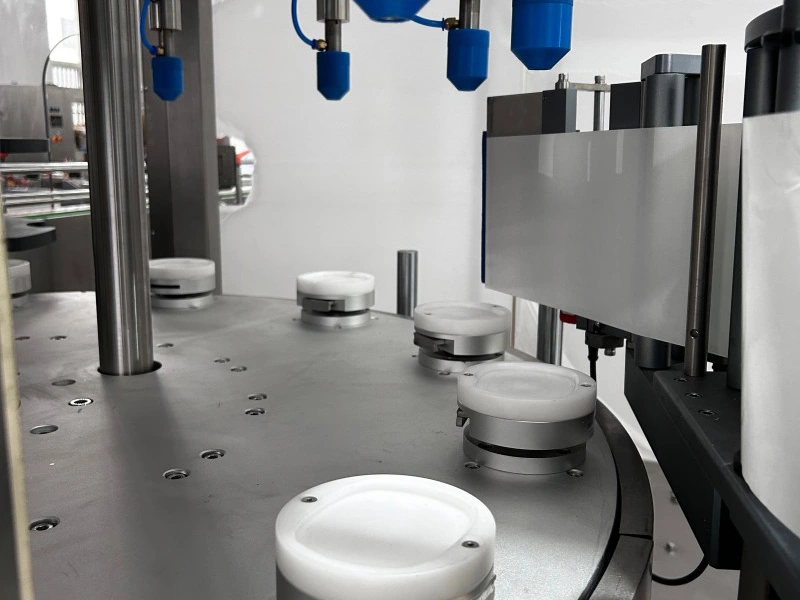

Die flexiblen Halterungen sind für dünnwandige Mundwasserflaschen konzipiert und bieten einen einstellbaren Druck. Sie halten die Flasche sicher, ohne die Oberfläche zu quetschen oder zu zerkratzen, und tragen dazu bei, dass doppelseitige Etiketten richtig ausgerichtet bleiben.
Die Maschine hat eine geringe Stellfläche und passt gut in Werkstätten mit begrenztem Platzangebot. Es kann problemlos platziert oder verschoben werden, ohne dass große Änderungen am Fabriklayout erforderlich sind.
Ein Servomotor steuert die Etikettenvorschubgeschwindigkeit. Das SPS- und HMI-System vereinfacht die tägliche Bedienung. Parameter können direkt am Touchscreen eingestellt werden, Fehlermeldungen werden automatisch angezeigt.
Unterstützt werden selbstklebende Papieretiketten, transparente Folienetiketten und bedruckte Farbetiketten. Das Etikettiersystem sorgt dafür, dass die Etiketten glatt bleiben und Blasen und Falten reduziert werden.
Skalenmarkierungen an den Einstellteilen erleichtern die Einrichtung. Unterschiedliche Mundspülflaschengrößen lassen sich schnell und ohne komplizierte Demontage wechseln.
Die Maschine kann als eigenständige Einheit betrieben oder mit Abfüll-, Verschließ- und Codierungsgeräten zu einer kompletten automatischen Verpackungslinie für Mundpflegeprodukte verbunden werden.
| Parameterelement | 12-Stationen-Rotations-Klebeetiketten-Etikettiermaschine |
| Modell | PSR-B120 |
| Etikettiergeschwindigkeit | 12000 BPH (Flaschen pro Stunde) |
| Behälterdurchmesser | 30–100 mm (kann bei Überschreitung angepasst werden) |
| Behälterhöhe | 100–400 mm |
| Maximale Beschriftungshöhe | 200 mm |
| Maximale Beschriftungsbreite | 300 mm |
| Durchmesser der Etikettenrolle | Innen: Φ76,2 mm Außen: Φ400 mm |
| Gesamte Maschinengröße | 4000L*2500B*2000H mm |
| Arbeitstischhöhe | 1000 ± 50 mm (kann individuell angepasst werden) |

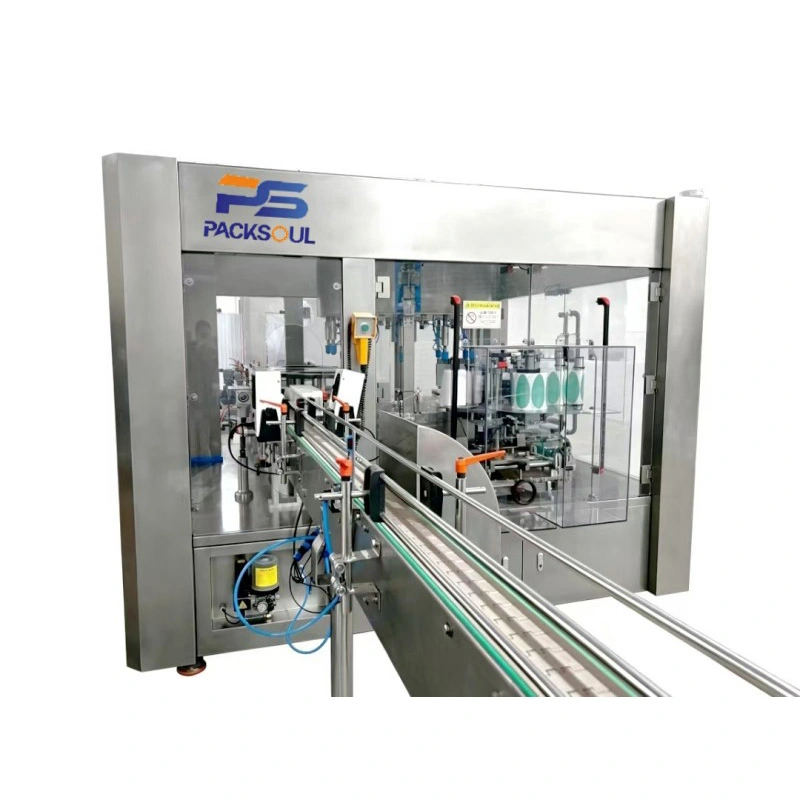

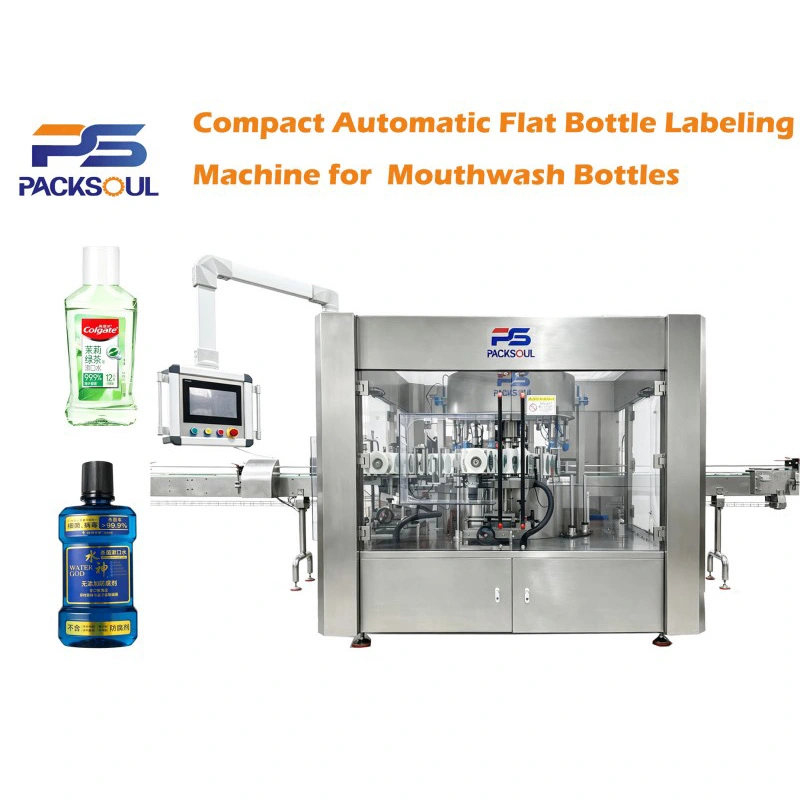

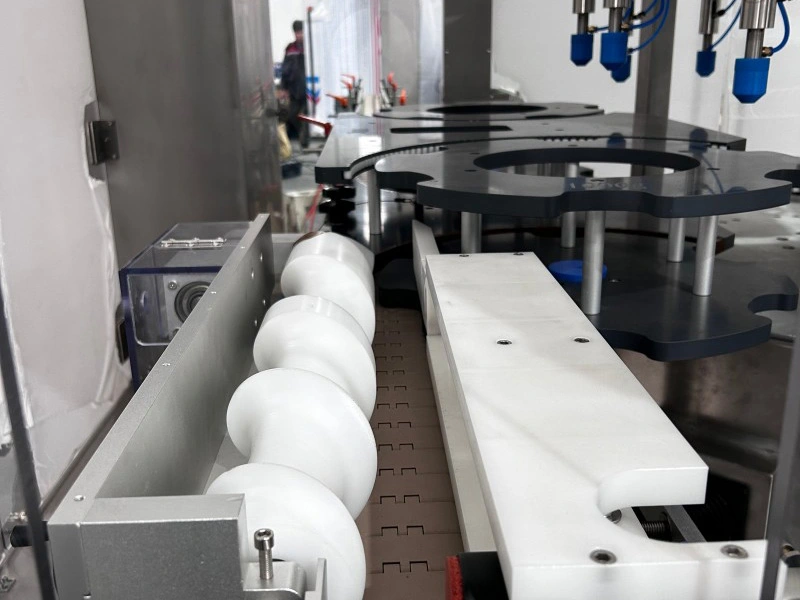

Die kompakte automatische Flachflaschen-Etikettiermaschine für Mundwasserflaschen bewegt die Flaschen durch das Förderband. Das Führungssystem zentriert jede flache Flasche vor dem Etikettieren. Wenn der Sensor eine Flasche erkennt, beginnt das Servosystem mit der Etikettenzufuhr. Das Etikett wird auf die Flaschenoberfläche aufgebracht und die Andruckrolle drückt es fest an, um Luft zu entfernen und Blasen und Falten zu reduzieren. Fertige Flaschen werden automatisch ausgeschleust und dem nächsten Prozess zugeführt.
Anwendungsgebiete: Mundpflege, tägliche chemische Produkte und Desinfektionsprodukte.
Geeignete Behälter: Flache Mundwasserflaschen, Atemerfrischerflaschen, Desinfektionsflaschen und andere flache Behälter in verschiedenen Größen.
Projektfälle: Die Maschine wurde von OEM-Fabriken für Mundpflegeprodukte für große und tragbare Mundwasserflaschen verwendet. Es eignet sich für kleine und mittlere Fabriken sowie mittlere und große Produktionslinien.
Tägliche Wartung: Nach der Produktion Leim- und Etikettenreste von der Förderkette und den Andruckrollen entfernen.
Wöchentliche Kontrolle: Überprüfen Sie die Sensoren und reinigen Sie den fotoelektrischen Sensorkopf. Überprüfen Sie die Riemenspannung und stellen Sie sicher, dass die Führungseinstellteile fest sitzen.
Monatliche Wartung: Geben Sie eine kleine Menge Schmiermittel auf die beweglichen Lager und Einstellschieber. Überprüfen Sie die Servo- und elektrischen Anschlüsse.
Langfristige Abschaltung: Entfernen Sie alle Klebereste und decken Sie die Maschine zum Schutz vor Staub ab. Bewahren Sie die Etikettenrolle an einem kühlen und trockenen Ort auf.
Parameter-Setup: Geben Sie den Flaschentyp, die Etikettenlänge und die Etikettierposition am HMI ein.
Flaschenfütterung: Stellen Sie die Mundwasserflaschen auf das Förderband. Die Maschine beschickt sie automatisch.

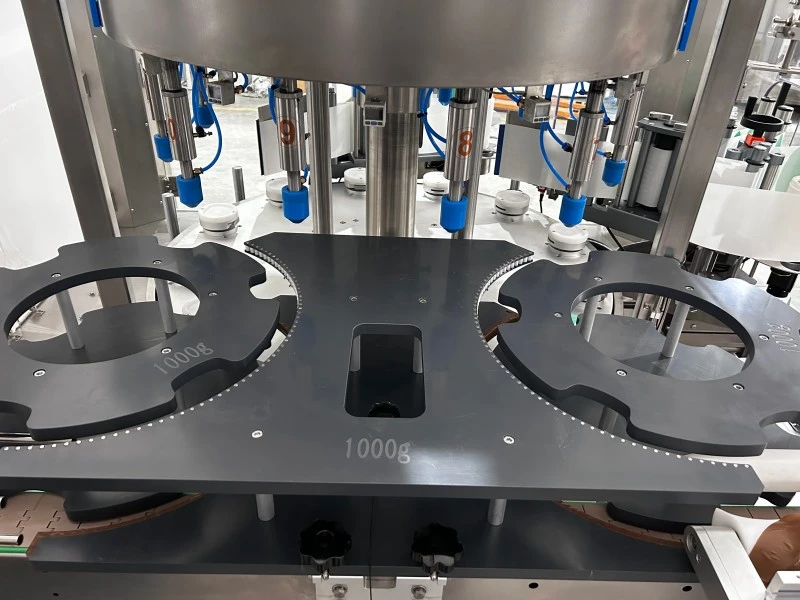

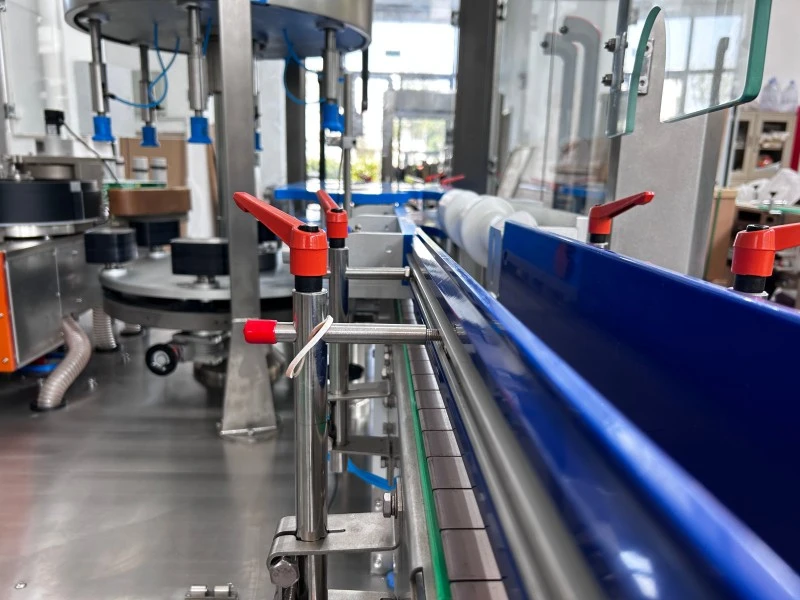

Positionierung: Das flexible Führungssystem zentriert die flache Flasche und hält sie gerade.
Signalerkennung: Der fotoelektrische Sensor erkennt die Flasche und sendet ein Signal an das Servo-Etikettiersystem.
Automatische Etikettierung: Das Servosystem führt das Etikett zu und bringt es an der voreingestellten Position auf der Flasche an.
Rollenpressung: Die Andruckrolle drückt auf das Etikett und entfernt Luft für eine bessere Haftung.
Produktausschleusung: Fertige Flaschen werden automatisch zur Abholung oder zum nächsten Produktionsprozess ausgeschleust.
Jede Etikettiermaschine für Mundwasser-Flachflaschen durchläuft vor dem Versand einen vollständigen Leistungstest und eine kontinuierliche Flaschenprüfung. Wichtige elektrische Komponenten stammen von bekannten Marken. Relevante Inspektions- und Compliance-Dokumente können bereitgestellt werden. Unsere Fabrik folgt strengen Montage-, Inbetriebnahme- und Endkontrollverfahren und führt kontinuierliche Produktionstests durch, um die Maschinenstabilität vor der Auslieferung zu überprüfen.
| NEIN. | Komponentenname | Marke |
| 1 | HMI | Schneider (Frankreich) |
| 2 | Servomotor | Schneider (Frankreich) |
| 3 | Servoantrieb | Schneider (Frankreich) |
| 4 | Hauptmotor | Schneider (Frankreich) |
| 5 | Fördermotor | Transky (Italien) |
| 6 | SPS | Schneider (Frankreich) |
| 7 | Frequenzumrichter | Schneider (Frankreich) |
| 8 | Frequenzumrichter | Schneider (Frankreich) |
| 9 | Transparenter Etikettensensor | LEUZE (Deutschland) |
| 10 | Objekterkennungssensor (reflektierender fotoelektrischer Typ) | SICK (Deutschland) |
| 11 | Photoelektrischer Erkennungssensor (reflektierender Typ) | SICK (Deutschland) |
| 12 | Näherungsschalter | SICK (Deutschland) |
| 13 | Schaltnetzteil | MW (Taiwan, China) |
| 14 | Universeller Umschalter | MOELLER (Deutschland) |
| 15 | Not aus | Schneider (Frankreich) |
| 16 | Fehlerstromschutzschalter | Schneider (Frankreich) |
| 17 | Miniatur-Leistungsschalter | Schneider (Frankreich) |
| 18 | AC-Schütz | Schneider (Frankreich) |
| 19 | Drehgeber | Nemicon (Japan) |
| 20 | Elektrischer Schleifring | Senring |
| 21 | Manometer | Panasonic (Japan) |
| 22 | Vision-Kamera | Hikvision |
Das verstellbare Haltesystem ist für dünne Mundspülflaschen konzipiert. Es bietet stabilen Halt, ohne die Flasche zu quetschen oder zu beschädigen.
Die Mundwasser-Flachflaschen-Etikettiermaschine benötigt bei gleicher Produktionskapazität weniger Stellfläche. Es ist eine praktische Wahl für Fabriken mit begrenztem Werkstattraum.
Das vollständige Servosystem sorgt für einen schnellen und stabilen Etikettenvorschub. Es trägt auch dazu bei, eine blasenarme Etikettierung auf transparenten Mundwasseretiketten zu erreichen.
Skalenmarkierungen erleichtern die Einstellung. Nach einer einfachen Schulung können Bediener die Flaschengröße ändern, ohne auf qualifizierte Techniker angewiesen zu sein.
Maschinenteile können an spezielle Mundspülflaschengrößen angepasst werden. Kunden können auch Flaschen und Etiketten zur kostenlosen Probeprüfung einsenden.
Für die komplette Maschine gilt eine Garantie von 12 Monaten. Kernteile, die durch nicht menschliche Einwirkungen beschädigt wurden, werden während der Garantiezeit kostenlos repariert oder ersetzt.
Der Maschine liegen chinesische Bedienungsanleitungen, Wartungsanleitungen und Einrichtungsvideos bei.
Für die Installation, Inbetriebnahme und Fehlerbehebung steht Remote-Video-Support zur Verfügung. Bei Bedarf kann auch ein Vor-Ort-Service im Ausland arrangiert werden.
Zur langfristigen Wartung werden Originalersatzteile sowie laufender technischer Support geliefert.
Die Maschine ist in Exportholzkisten mit Schaumstoffschutz verpackt, um Transportschäden zu vermeiden. Elektrische Teile erhalten einen zusätzlichen Feuchtigkeitsschutz. Ein Werkzeugsatz, ein Handbuch und eine Ersatzteilliste sind im Lieferumfang enthalten. Vollcontainer- und LCL-Versand sind per See- oder Luftweg möglich.
PackSoul-Etikettiermaschinen werden in viele Länder exportiert und in OEM-Fabriken für Mundpflege und tägliche Chemie eingesetzt. Wir haben viele Projekte zur Etikettierung flacher Flaschen abgeschlossen und können echte Produktionslinienfotos und Kundenfeedback bereitstellen. Unsere eigene Montagewerkstatt verwaltet den Prozess von der Metallherstellung bis zur abschließenden Maschinenprüfung. Für Kunden können Werksbesichtigungen und Maschinentests arrangiert werden.
A: Die flexibel verstellbaren Halterungen bieten sanften Halt ohne übermäßigen Druck. Die Andruckrollen helfen beim Entfernen der Luft beim Etikettieren und reduzieren so Blasen und Falten auf transparenten Etiketten.
A: Ja. Wir können die Maschine entsprechend der Förderhöhe und Laufgeschwindigkeit Ihrer aktuellen Linie anpassen. Es kann mit Abfüll-, Verschließ- und Codiergeräten verbunden werden.
A: Nein. Die Einstellpunkte haben Skalenmarkierungen. Bediener können die Positionierung und Etiketteneinstellungen ohne komplizierte Demontage ändern.
A: Ein erfahrener Techniker reicht normalerweise für eine Standard-Einzelmaschine aus und kann die Installation, Inbetriebnahme und Schulung übernehmen. Für große kundenspezifische Produktionslinien können weitere Ingenieure arrangiert werden.
A: Während der 1-Jahres-Garantie sind Ersatzteile und technischer Service für nicht vom Menschen verursachte Probleme kostenlos, mit Ausnahme von Verbrauchsteilen. Nach Ablauf der Garantie werden Ersatzteile gesondert berechnet.
A: Ja. Wir bieten chinesische und englische Handbücher zur Maschinenmontage, Parametereinstellung, täglichen Wartung und allgemeinen Fehlerbehebungen. Es ist auch eine technische Fernberatung verfügbar.
